N6790 시리즈 전자 부하 모듈 [KEYSIGHT] 키사이트 DC 전자로드 N6700용

제품특징
  • 최대 60 V 전압
  • 최대 20 또는 40 A 전류 싱크
  • 고급 작동 모드: CV, CC, CR, CP
  • 메인프레임당 최대 4개의 100 W 부하
  • 임의 파형 생성
  • 전압과 전류의 동기화된 고속 디지털화
  • 동일한 메인프레임에 전력 및 부하 모듈
  • 선택적인 고급 전력 제어 및 분석 소프트웨어


ATE 요구 사항을 충족하는 적절한 DC 전원 또는 전자 부하 시스템 선택

N6790 전자 부하 시리즈

새로운 Keysight N6790 시리즈 모듈형 전자 부하는 1U 폼팩터에서 100W 및 200W 모듈을 제공합니다. 네 가지 사용자 작동 모드(정전압, 정전류, 정저항, 정전력)가 제공됩니다. 사용자는 고정밀 측정 시스템과 디지털화 기능을 통해 전원 공급 장치 테스트에 대한 깊은 통찰력을 쉽게 얻을 수 있습니다. 또한, 이 새로운 시리즈는 강력한 내장 임의 파형 발생기를 제공하여 복잡한 동적 부하 파형을 에뮬레이션할 수 있습니다. 이는 모든 진지한 전력 시스템 설계자와 테스트 엔지니어에게 필수적인 도구입니다.

​

N6791A DC 전자 부하 모듈

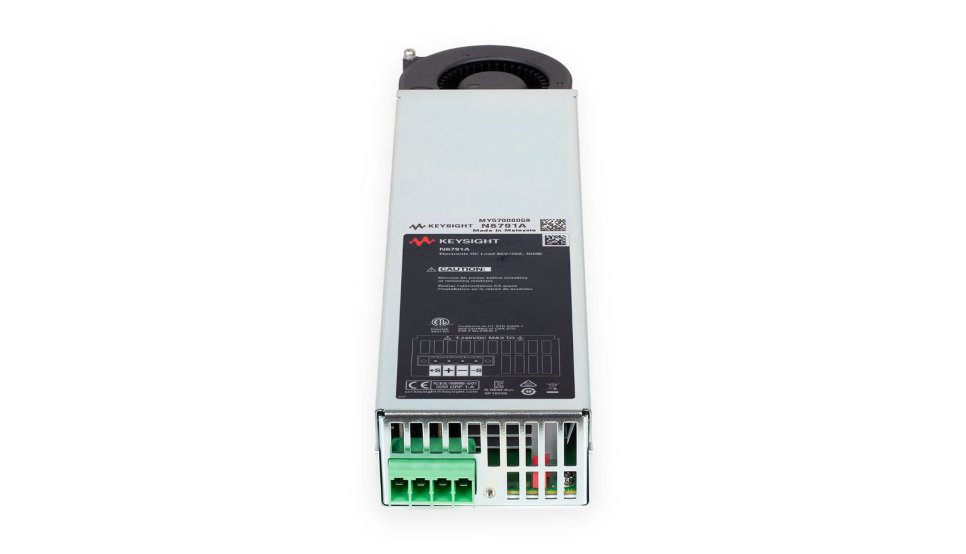

N6791A DC 전자 부하 모듈, 1U 높이, 60 V, 20 A, 100W

  • 싱글 와이드 모듈, 최대 4개 모듈(메인프레임)

  • 모듈당 최대 100와트의 싱킹 전력

  • 전압: 최대 60 V

  • 전류: 최대 20 A

  • 고급 작동 모드: CV, CC, CR, CP

  • 임의 파형 생성

  • 전압 및 전류의 고속 동기화 디지털화

  • 뛰어난 명령 처리 시간 및 전류 슬루율

  • USB, LAN, GPIB 인터페이스 표준

​

쉬운 사용과 친숙함을 위한 N6700C 스타일 사용자 인터페이스

키사이트 N6791A는 N6700C 메인프레임을 위한 1U 높이 모듈식 전자 DC 부하를 제공합니다. 채널당 최대 100 W의 전력을 싱킹할 수 있고 메인프레임에서 최대 4개의 모듈을 통해 구성될 수 있습니다.

​

N6792A DC 전자 부하 모듈

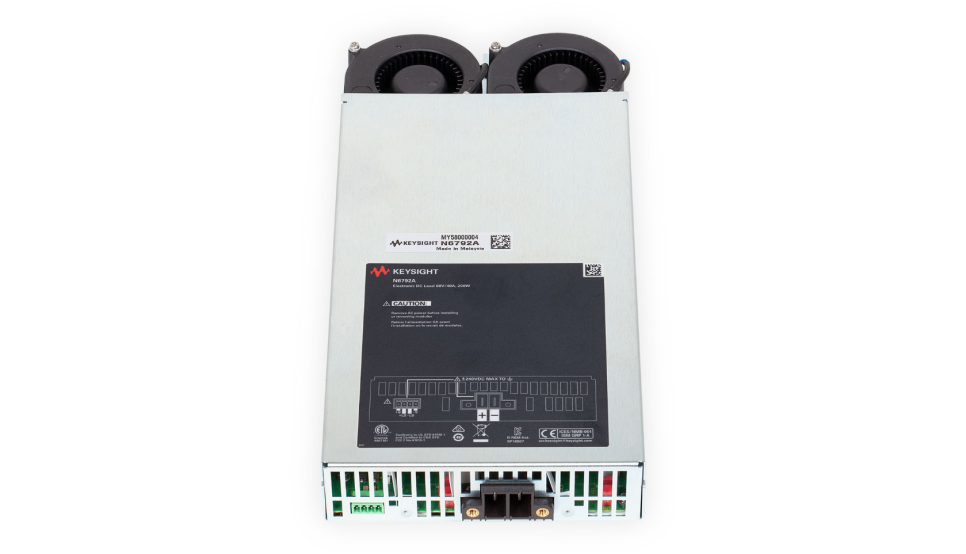

N6792A DC 전자 부하 모듈, 1U 높이, 60 V, 40 A, 200W

  • 2배 넓은 모듈, 최대 2개 모듈(메인프레임)

모듈당 최대 200와트의 싱킹 전력

전압: 최대 60 V

전류: 최대 40 A

고급 작동 모드: CV, CC, CR, CP

임의 파형 생성

전압 및 전류의 고속 동기화 디지털화

뛰어난 명령 처리 시간 및 전류 슬루율

USB, LAN, GPIB 인터페이스 표준

쉬운 사용과 친숙함을 위한 N6700C 스타일 사용자 인터페이스

키사이트 N6792A는 N6700C 메인프레임을 위한 1U 높이 모듈식 전자 DC 부하를 제공합니다. 채널당 최대 200 W의 전력을 싱킹할 수 있고 메인프레임에서 최대 2개의 모듈을 통해 구성될 수 있습니다.

​

​



DC Electronic Load Module Feature Map

Feature (• = available)

Load Module

N6791A

N6792A

Input rating1

100 W

200 W

Input terminal short capability

•

•

Arbitrary waveform generation

•

•

Under voltage inhibit

•

•

Voltage, current, power, and resistance priority

•

•

Number of resistance input ranges

3

3

Number of current input and measurement ranges

2

2

Number of voltage input and measurement ranges

1

1

Number of power measurement ranges

3

3

Simultaneous voltage and current measurements

•

•

SCPI command output list capability 2

•

•

SCPI command array readback 2

•

•

SCPI command programmable sample rate 2

•

•

SCPI command external data logging 2

•

•

Double-wide (Occupies two channel locations)

•

1. The load module’s input is referred to by the term “Output” throughout this document.

2. Only available when using the remote interfaces, not from the front panel.

DC Electronic Load Module Key Performance Specifications

Performance Specifications

N6791A

N6792A

Input Ratings

Current

0 - 20 A

0 - 40 A

Voltage

0 - 60 V

0 - 60 V

Maximum Power @ 40 °C

100 W

200 W

Specified Current @ Low Voltage Operation

1.6 V

20 A

40 A

1 V

12.5 A

25 A

0.5 V

6.25 A

12.5 A

0.1 V

1.25 A

2.5 A

Programming Accuracy

Current high range

20 A/40 A

0.04 % + 2.6 mA

0.04 % + 5.2 mA

Current low range

2 A/4 A

0.04 % + 0.46 mA

0.04 % + 0.92 mA

Voltage

60 V

0.03 % + 7.2 mV

0.03 % + 7.2 mV

Resistance high range

8 kΩ

± (0.1 % + 0.0014) S

± (0.1 % + 0.0028) S

Resistance medium range

100 Ω

± (0.1 % + 0.014) S

± (0.1 % + 0.019) S

Resistance low range

3 Ω

± (0.1 % + 0.38) S

± (0.1 % + 0.55) S

Power high range

100 W/200 W

0.06 % + 180 mW

0.06 % + 360 mW

Power low range

10 W/20 W

0.06 % + 30 mW

0.06 % + 65 mW

Measurement Accuracy

Current high range

20 A/40 A

0.04 % + 2.4 mA

0.04 % + 4.6 mA

Current low range

2 A/4 A

0.04 % + 0.40 mA

0.04 % + 0.82 mA

Voltage

60 V

0.03 % + 7.2 mV

0.03 % + 7.2 mV

Power high range

100 W/200 W

0.06 % + 160 mW

0.06 % + 320 mW

Power low range

10 W/20 W

0.06 % + 25 mW

0.06 % + 50 mW

​

Modules

각 N6705C 전력 분석기 메인프레임에 1~4개의 모듈을 설치할 수 있습니다.

​

모듈의 총 전력이 메인프레임의 사용 가능한 출력 전력 등급을 초과하는 경우, Keysight의 전력 관리 기능에 대한 설명은 21페이지에서 확인할 수 있습니다.

​

각 모듈의 옵션을 개별적으로 지정할 수 있습니다. 예를 들어, 한 개의 모듈에는 옵션 761 출력 차단 릴레이(Output Disconnect Relays)를 추가하고, 나머지 모듈에는 릴레이 옵션을 포함하지 않는 방식으로 주문할 수 있습니다.

​

향후 필요에 따라 구성을 변경하거나 기존 N6705 메인프레임에 모듈을 추가하려면, 이 주문 정보를 활용하여 필요한 모듈을 주문하십시오.

Modules

N6730 50 W

DC power modules

N6731B

5 V, 10 A, 50 W DC power module

N6732B

8 V, 6.25 A, 50 W DC power module

N6733B

20 V, 2.5 A, 50 W DC power module

N6730 50 W

DC power modules

N6734B

35 V, 1.5 A, 50 W DC power module

N6735B

60 V, 0.8 A, 50 W DC power module

N6736B

100 V, 0.5 A, 50 W DC power module

N6740 100 W

DC power modules

N6741B

5 V, 20 A, 100 W DC power module

N6742B

8 V, 12.5 A, 100 W DC power module

N6743B

20 V, 5 A, 100 W DC power module

N6744B

35 V, 3 A, 100 W DC power module

N6745B

60 V, 1.6 A, 100 W DC power module

N6746B

100V, 1A, 100W DC power module

N6750 high-performance, auto-ranging DC power modules

N6751A

50 V, 5 A, 50 W high-performance autoranging DC power module

N6752A

50 V, 10 A, 100 W high-performance autoranging DC power module

N6753A

20 V, 50 A, 300 W high-performance autoranging DC power module (occupies 2 of 4 mainframe slots)

N6754A

60 V, 20 A, 300 W high-performance autoranging DC power module (occupies 2 of 4 mainframe slots)

N6755A

20 V, 50 A, 500 W high-performance autoranging DC power module (occupies 2 of 4 mainframe slots)

N6756A

60 V, 17 A, 500 W high-performance autoranging DC power module (occupies 2 of 4 mainframe slots)

N6760 precision DC power modules

N6761A

50 V, 1.5 A, 50 W precision DC power module

N6762A

50 V, 3 A, 100 W precision DC power module

N6763A

20 V, 50 A, 300 W precision DC power module

(occupies 2 of 4 mainframe slots)

N6764A

60 V, 20 A, 300 W precision DC power module

(occupies 2 of 4 mainframe slots)

N6765A

20 V, 50 A, 500 W precision DC power module

(occupies 2 of 4 mainframe slots)

N6766A

60 V, 17 A, 500 W precision DC power module

(occupies 2 of 4 mainframe slots)

N6773A

20 V, 15 A, 300 W DC power module

​

N6770 300 W

DC power modules

N6774A

35 V, 8.5 A, 300 W DC power module

N6775A

60 V, 5 A, 300 W DC power module

N6776A

100 V, 3 A, 300 W DC power module

N6777A

150 V, 2 A, 300 W DC power module

N6780 ~80 W

application-specific modules

N6781A

20 V, ± 3 A, 20 W source/measure unit

N6782A

20 V, ± 3 A, 20 W source/measure unit

N6784A

± 20 V, ± 3 A, 20 W source/measure unit

N6783A-BAT

8 V, 3 A, 24 W battery charge/discharge module

N6790 DC

electronic load modules

N6783A-MFG

6 V, 3 A, 18 W mobile communications module

N6785A

20 V, +/-8A, 80 W source/measure unit

N6786A

20 V, +/-8A, 80 W source/measure unit

N6791A

60 V, 20 A, 100 W DC electronic load

N6792A

60 V, 40 A, 200 W DC electronic load

​
