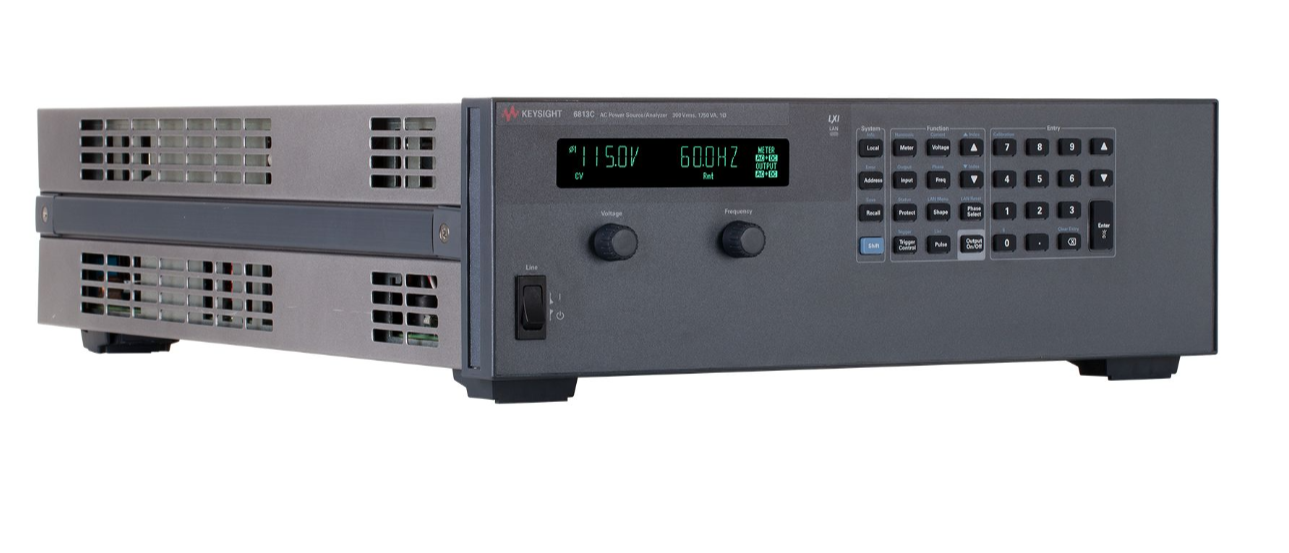

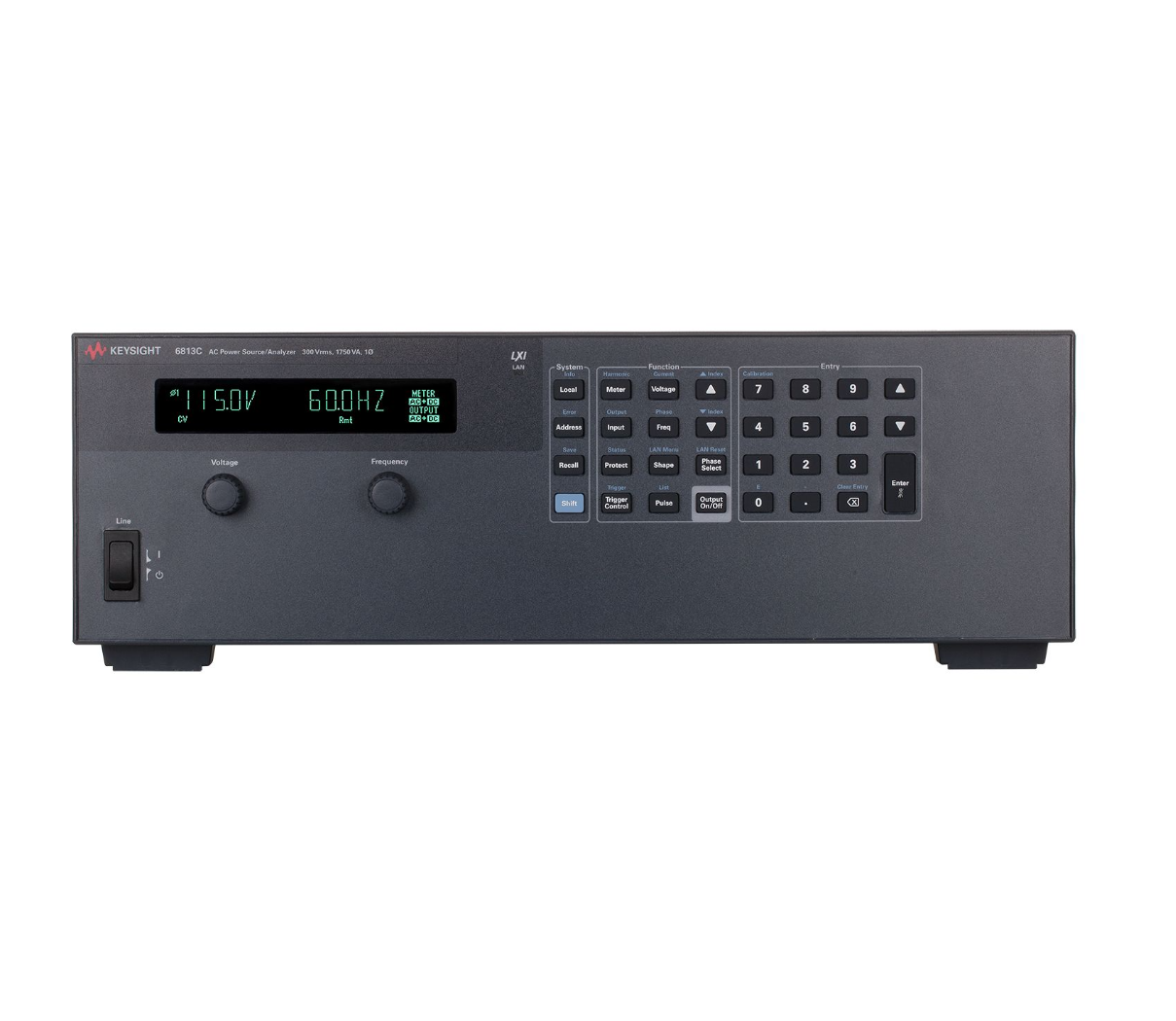

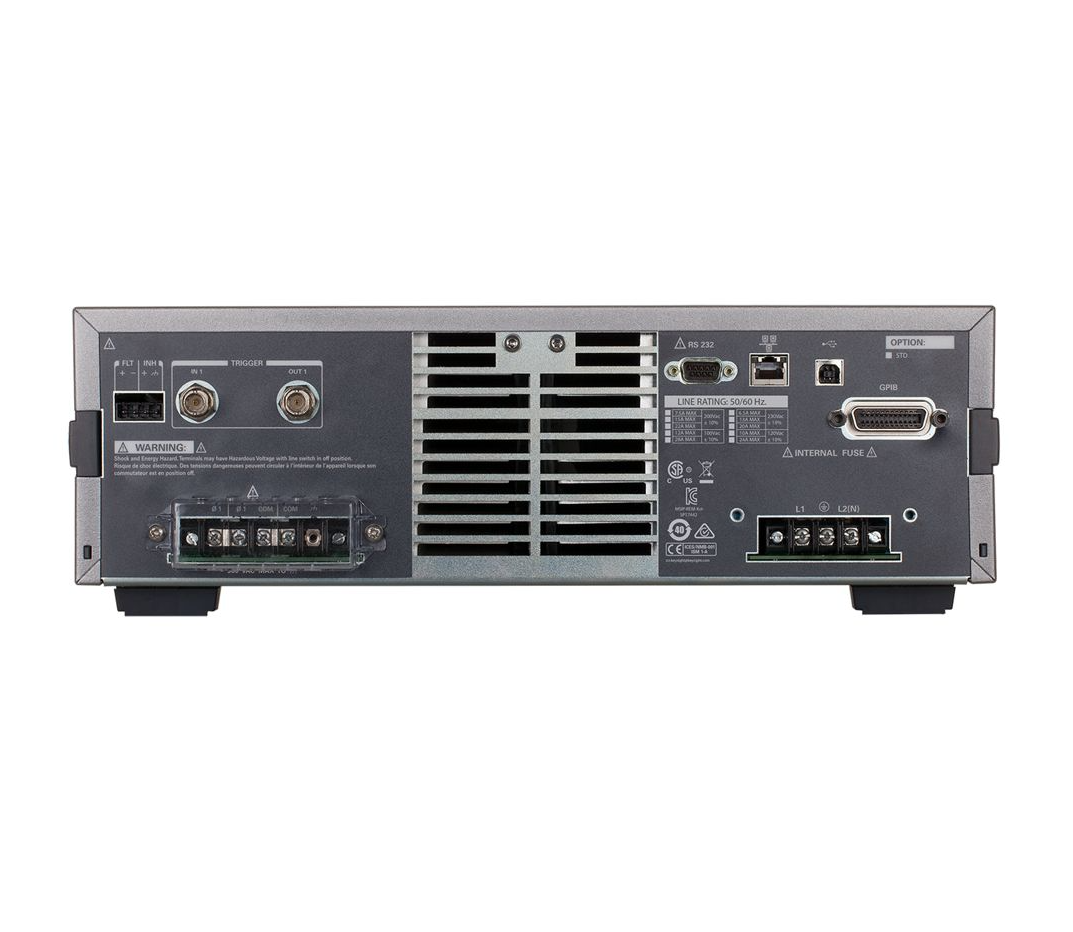

6800시리즈 고성능 AC 전원/분석기 [KEYSIGHT] 키사이트 파워서플라이/소스, 아날라이저

제품특징
  • 출력 전력 : 375~1750VA
  • 최대 주파수 : 1kHz
  • DC 전압범위 : +/-425 V
  • 전압 범위 : 300 Vrms
  • 인터페이스 : LAN, USB, GPIB
  • 모델 : 6811C, 6812C, 6813C

Keysight Technologies의 AC 전원 소스/분석기는 완벽한 AC 테스트 솔루션을 제공합니다. 이 장비는 전력 증폭기와 임의 파형 생성기의 기능을 결합하여 정상적인 전력 파형뿐만 아니라 다양한 왜곡된 전력 파형도 시뮬레이션할 수 있습니다. 또한, 내장된 전력 분석기는 디지털 멀티미터(DMM), 오실로스코프, 고조파 분석기 및 전력 분석기의 기능을 포함하고 있습니다. 이 기기는 단독으로 DC 전원을 출력하거나 AC 파형에 DC 오프셋을 추가하여 사용할 수도 있습니다.

​

프로그래밍 가능한 통합 AC 전원 테스트 솔루션

​

키사이트 6800 시리즈 고성능 AC 전원/분석기는 전력 앰프와 임의 파형 생성기의 기능을 하나의 장비에 결합한 제품입니다. 이 솔루션을 사용하면 실제 전력 시나리오를 시뮬레이션하는 폭넓은 AC 전력 입력 하에서 제품의 올바른 작동을 설계하고 검증할 수 있습니다.

​

  • 통합 파형 생성 및 고조파 기능으로 AC 전력 환경의 정확한 분석

  • 프로그래밍 가능한 AC 전원 측정 기능으로 생산성 증가

  • 글로벌 지원과 업계 최장 표준 보증을 통해 소유 비용 절감

  • 통합 트랜션트 파형 생성으로 원하는 AC 환경 시뮬레이션

  • 1대의 디바이스에 5대의 계측기 기능을 포함시켜 투자 극대화

  • 유연한 IO: LAN/LXI Core, USB 및 GPIB

​

강력한 측정 기능이 내장된 AC 전력 솔루션

​

다음과 같은 광범위한 16비트 정밀 측정 기능을 활용할 때 여러 가지 복잡한 측정 장비가 필요하지 않습니다.

​

  • 광범위한 내장 전력 측정 기능으로 생산성 증대

  • RMS, DC, AC + DC 전압 및 전류

  • 피크 전압 및 전류

  • 실제, 피상 및 반응성 전력

  • 총 고조파 왜곡(THD)




완벽한 AC 전원 테스트 솔루션

제품이 실제 환경에서 예측할 수 없는 AC 전원 조건에서도 정상적으로 동작해야 하므로, 다양한 AC 전원 입력 조건에서 설계 및 검증이 필요합니다. 오늘날 많은 지역에서 전압 강하(brownout), 순간 전압 강하(dropout), 전압 변동(sag) 등의 문제가 발생할 수 있습니다. Keysight AC 전원 소스/분석기는 이러한 테스트를 R&D 환경이나 제조 테스트 환경에서 쉽게 수행할 수 있도록 설계되었습니다.

​

또한, 제품을 전 세계 시장에 판매하려면 다양한 전압 및 주파수 조건에서 테스트를 수행해야 합니다. 일부 국가에서는 규제 요건을 충족하기 위한 추가 테스트가 필요할 수도 있습니다. Keysight AC 전원 소스/분석기는 전력 증폭기와 임의 파형 생성기의 기능을 결합하여 이러한 테스트를 간편하게 수행할 수 있는 완벽한 솔루션을 제공합니다.

이 기기는 여러 가지 표준 사전 프로그래밍된 파형을 제공하며, 과도(transient) 생성 시스템을 활용하여 복잡하고 반복 가능한 AC 전원 이상 현상을 시뮬레이션할 수 있습니다. 또한, DC 전원도 출력할 수 있어 순수 DC 신호나 AC 파형의 DC 오프셋 형태로 사용할 수 있습니다.


응용 정보 (어플리케이션 : Application information)

6800C 시리즈는 제품 테스트 및 성능 향상을 지원합니다. 이를 통해 다음과 같은 테스트를 쉽게 수행할 수 있습니다.

​

정적 테스트 – 전압, 주파수, 라인 전류를 생성 및 측정하여 국제 표준을 충족하는지 확인

동적 테스트 – AC 라인 과도 현상을 생성하여 한계 테스트 및 설계 검증 수행

특수 테스트 – 전류 고조파 함량 측정 및 맞춤형 AC 전력 파형 생성 (예: 전화 벨 신호를 시뮬레이션하는 AC + DC 신호 조합)

준수 전 테스트(Precompliance Regulatory Testing) – 전류 고조파, 전압 변동 및 플리커 방출 측정, 전압 및 주파수 변동 및 상호 고조파 생성하여 제품 내성 테스트

​

다양한 산업 분야에서 활용

개발 엔지니어 및 테스트 전문가들은 여러 산업 분야에서 AC 전원 소스/분석기를 사용하고 있습니다. 대표적인 응용 분야는 다음과 같습니다.

​

항공전자(Avionics) – 계측 장비, 자동 테스트 장비(ATE) 테스트 스테이션

컴퓨터 제품 – 컴퓨터, 모니터, 주변 기기

소비자 제품 – 가전제품, 오디오 및 비디오 장비, 냉난방 제어 장치

전기 제품 – 릴레이, 변압기, 전력 부품, 화재 경보 시스템

조명 제품 – 전자식 안정기, 컴팩트 형광등(CFL), 타이머

모터 – AC 모터, 전자식 컨트롤러

전력 제품 – AC/DC 어댑터, AC/DC 전원 공급 장치, PBX 전원 공급 장치, 무정전 전원 공급 장치(UPS)

통신 제품 – RF 증폭기, CATV 장치, 다중화기(MUX), 라우터, 스위치



장비 성능표 (Specifications : 스펙시트)

Specifications

(at 0 ° to 40 °C unless otherwise specified)

6811C

6812C

6813C

Number of phases

1

Output ratings (Maximum)

Power

375 VA

750 VA

1750 VA

RMS voltage

300 V

RMS current

3.25 A

6.5 A

13 A

Repetitive & non-repetitive peak current

40 A

80 A

Crest factor

12

6

Load power factor capability

0 to 1

DC power

285 W

575 W

1350 W

DC voltage

± 425 V

DC current

2.5 A

5.0 A

10.0 A

Output frequency range 1

DC; 45 Hz to 1 kHz

Constant voltage ripple and noise (20 kHz to 10 MHz)

–60 dB

(relative to full scale)

Line regulation (% of full scale)

0.1%

Load regulation (% of full scale)

0.5%

Maximum total harmonic distortion

0.25% at 50/60 Hz

1% worst case

45 to 1 kHz

Programming accuracy (at 25 ° ± 5 °C)

6811C

6812C

6813C

45 to 100 Hz

0.15% + 0.3 V

RMS voltage

> 100 to 500 Hz

(% of output + offset)

0.5% + 0.3 V

> 500 to 1000 Hz

1% + 0.3 V

DC voltage

0.1% + 0.5 V

0.5% + 0.3 V

Frequency

0.01% + 10 μHz

측정 정확도 (at 25 ° ± 5 °C)

6811C

6812C

6813C

RMS. voltage

· (45-100 Hz): 0.03% + 100 mV 1

· (>100-500 Hz): 0.1% + 100 mV

· (>500 Hz – 1 kHz): 0.2% + 100mV

DC voltage

· 0.05% + 150 mV 1

RMS current

High range

· (45-100 Hz) 2: 0.05% + 10 mA

· (>100-500 Hz): 0.05% + 15 mA

· (>500 Hz – 1 kHz): 0.05% + 30 mA

Low range

· (45-100 Hz) 2: 0.05% + 1.5 mA

· (>100-500 Hz): 0.05% + 8 mA

· (>500 Hz – 1 kHz): 0.05% + 25 mA

Power (VA) (45-100 Hz) 2

High range

· 0.1% + 1.5 VA + 12 mVA/V

Low range

· 0.1% + 1.5 VA + 1.2 mVA/V

Power (watts) (45-100 Hz) 2

High range

· 0.1% + 0.3 W + 12 mW/V

Low range

· 0.1% + 0.3 W + 1.2 mW/V

Frequency

0.01% + 0.01 Hz

Power factor

0.01

Current magnitude

Low range

· Fundamental: 0.03% + 1.5 mA

· Harmonics 2-49: 0.03% + 1 mA + 0.2%/kHz High range

· Fundamental: 0.05% + 5 mA

· Harmonics 2-49: 0.05% + 3 mA + 0.2%/kHz

​

주문정보 (Ordering Information)

HW Option

Description

6811C

6812C

6813C

019

Raise output to 2000 VA, reduce frequency to 100 Hz

-

-

Yes

020

Dual power analyzer

Yes

Yes

Yes

026

Add auxiliary output: 26 Volt, 0.1 A, 45 to 100 Hz only

-

Yes

Yes

Input Option

Description

6811C

6812C

6813C

100

100 VAC nominal, 87 to 106 VAC, 47-63 Hz, Japan only

Yes

Yes

-

120

120 VAC nominal, 104 to 127 VAC, 47-63 Hz

Yes

Yes

-

200

200 VAC nominal, 174 to 220 VAC, 47-63 Hz, Japan only

-

-

Yes

208

208 VAC nominal, 174 to 220 VAC, 47-63 Hz

Yes

Yes

-

230

230 VAC nominal, 191 to 254 VAC, 24-63 Hz

Yes

Yes

Yes

Line Cord

Description

6811C

6812C

6813C

831

Unterminated: 12 AWG, 200 to 240 VAC

-

Yes

Yes

832

Unterminated: 4 mm2, 200 to 240 VAC

-

-

Yes

833

Unterminated: 1.5 mm2, 200 to 240 VAC

-

Yes

-

834

Unterminated: 10 AWG, 100 to 120 VAC

Yes

841

250 V plug: NEMA L6-20P; 20 A

-

Yes

-

842

220V plug: IEC 309; 32 A

-

-

Yes

844

250 V locking plug: NEMA L6-30P; 30 A

-

-

Yes

845

220 V plug: IEC 309; 16 A

-

Yes

-

846

120 V plug: NEMA L6-30P; 30 A

-

Yes

-

847

220 V plug: CEE 7/7; 16 A

-

Yes

-

848

240 V plug: BS 546; 15 A

-

Yes

-

Note: 옵션 019/020/026 중복 적용 불가 (Option 019, 020 and 026 are mutually exclusive.)

악세서리 (Accessories)

Option

Description

1CM104A 1

Rack mount flange kit 132.6 mm H (3U) – two flange brackets

1CP108A 1

Rack mount flange and handle kit 132.6 mm H (3U) – two brackets and front handles

E3663AC

Support rails for Keysight rack cabinets
