Infiniium EXR-시리즈 혼합신호 오실로스코프 [KEYSIGHT] 키사이트 실시간 디지털 오실로스코프

제품특징
  • 아날로그 채널 : 4 or 8, upgradeable
  • 대역폭 : 500 MHz to 6 GHz, upgradeable
  • 샘플링 빈도 : 16 GSa/s
  • 메모리 깊이 : 100 Mpts ~ 400 Mpts or 1.6 Gpts flexible memory
  • 비트수 : 10 bits, up to 16 with high resolution
  • ENOB(유효 비트) : As high as 9.0
  • 디지털 로직 채널 : 16, dedicated input, upgradeable
  • 파형 업데이트 속도 : > 200,000 wfm/s
  • 아이다이어그램 속도 : > 750,000 UI/s
  • 스크린 유형 : 15.6” touch, full HD, dual screen support

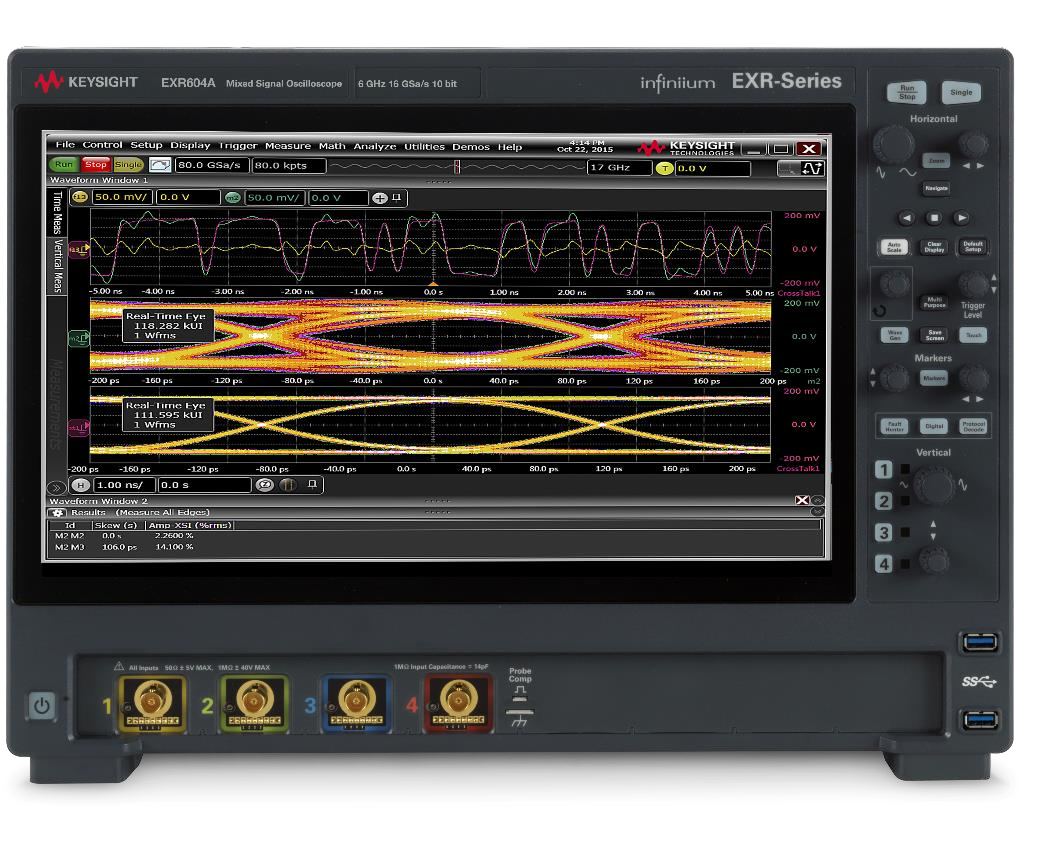

Infiniium EXR 시리즈를 만나보세요

키사이트의 스테디 셀러, Infiniium EXR 시리즈 혼합신호 오실로스코프를 소개드립니다.

500 MHz부터 6 GHz까지의 대역폭, 4채널 또는 8채널 아날로그 입력, 다양한 하드웨어 및 소프트웨어 옵션을 갖춘 총 8가지 모델로 구성된 EXR 시리즈는 강력한 성능과 직관적인 사용성, 그리고 뛰어난 소유 가치를 제공합니다.

Infiniium EXR-시리즈는 고성능 UXR-시리즈 스코프의 업계 최고 신호 무결성 성능과 InfiniiVision 스코프의 속도와 계측기 통합 기능을 결합한 제품입니다. Infiniium S-시리즈가 탁월한 범용 오실로스코프라면, Infiniium EXR-시리즈는 500 MHz ~ 2.5 GHz 범위 제품 중 업계 최고의 오실로스코프입니다.

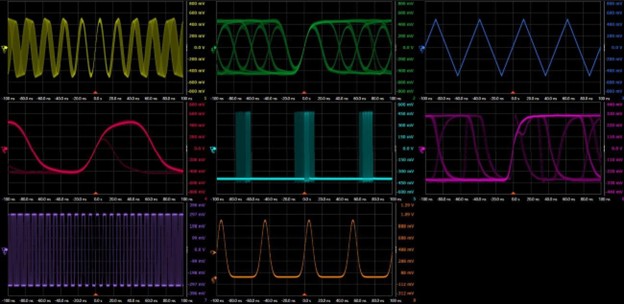

8채널 아날로그 입력으로 타임 도메인에서 더 많은 정보를 확인하세요


Infiniium EXR 시리즈는 최대 6 GHz의 대역폭과 채널당 16 GSa/s의 샘플링 속도를 지원합니다. 모든 4채널 또는 8채널에서 동일한 성능을 제공하며, 채널당 100 Mpts의 표준 메모리, 유연한 3단 트리거 시스템, 50가지 이상의 표준 측정 기능, 다양한 애플리케이션 패키지, 그리고 ASIC 기반의 고속 테스트 기능을 갖추고 있어, 이제까지 보지 못했던 신호의 세부까지 확인할 수 있습니다.

세계 최고 수준의 신호 무결성으로 더 많은 정보를 확인하세요

EXR 시리즈 전 모델은 최대 16 GSa/s의 샘플링 속도와 10비트 ADC를 모든 채널에 동시에 제공합니다. 고해상도 ADC의 성능을 온전히 활용하기 위해서는 정밀한 프론트엔드 회로가 필수입니다. Keysight의 맞춤형 저잡음 프론트엔드는 사용자 선택형 아날로그 필터와 소프트웨어 라이선스를 통한 대역폭 확장이 가능한 130 nm BiCMOS IC 등 고유 설계를 적용하여, 다음과 같은 강점을 제공합니다:

8비트 오실로스코프 대비 4배 향상된 수직 해상도

고해상도 모드에서는 최대 16비트 지원

최소 43 µV의 저잡음, 하드웨어 필터 적용 시 시스템 ENOB 최대 9.0비트

히스토리 모드와 세그먼트 메모리로 더 많은 신호 정보를 확보하세요

Infiniium EXR 시리즈는 과거와 미래의 신호를 모두 분석할 수 있는 히스토리 모드와 세그먼트 메모리를 기본으로 제공합니다. 히스토리 모드를 통해 최대 1,024개의 트리거 이벤트를 되돌아볼 수 있으며, 세그먼트 메모리는 트리거 이후 100,000개 이상의 이벤트를 시간 간격 제한 없이 캡처할 수 있어, 간헐적으로 발생하는 오류까지도 놓치지 않습니다.

1920×1080의 풀 HD 디스플레이와 독립적인 외부 모니터 지원으로 캡처한 데이터를 원하는 방식대로 분석하고 시각화할 수 있습니다.

활용 방안 및 측정기능 옵션 (Application & Measurement Options)

강력한 측정 기능 — D9010PWRA

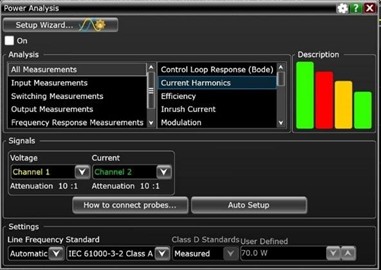

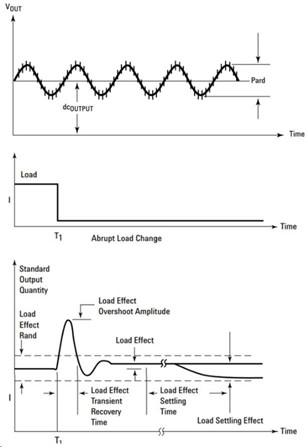

D9010PWRA Power Measurements 소프트웨어 패키지

스위칭 모드 전원(Switch Mode Supplies)

Power Measurements 소프트웨어 패키지는 EXR 시리즈 오실로스코프에서 제어 루프 응답 및 전원 제거 비율(PSRR) 측정을 위한 고유한 주파수 응답 분석을 포함하여 다양한 자동 전원 공급 특성 측정을 수행할 수 있게 해줍니다.

이 소프트웨어는 스위칭 모드 전원의 엄격한 작동 파라미터를 측정하도록 설계되었지만, 모든 전력 변환기 및/또는 인버터에 대한 측정 도구 키트로도 사용할 수 있습니다. 이러한 측정은 전력 시스템의 성능 파라미터를 문서화하는 데 이상적인 방법을 제공합니다. 각 측정 기능에는 연결 및 분석 설정을 최대한 간단하게 만드는 설정 마법사(Setup Wizard)가 포함되어 있습니다. 아래 표에 나열된 각 측정에 대한 설명은 D9010PWRA 데이터 시트를 참조하십시오.



Keysight U1880A 디스큐(Deskew) 픽스처는 전압 및 전류 프로브를 빠르게 디스큐하여 전력 측정의 정확성과 정밀도를 향상시켜 줍니다.

입력 분석 (Input Analysis)

스위칭 소자 분석 (Switching Device Analysis)

출력 분석 (Output Analysis)

주파수 응답 분석 (Frequency Response Analysis)

실효 전력 (Real Power)

스위칭 손실 (Switching Loss)

출력 리플 (Output Ripple)

PSRR (Power Supply Rejection Ratio)

피상 전력 (Apparent Power)

온 저항 RDS(ON)

턴온/턴오프 시간 (Turn On/Off Time)

제어 루프 응답 (Control Loop Response)

무효 전력 (Reactive Power)

VCE 포화 전압 (VCE(SAT))

효율 (Efficiency)

보드 플롯 (Bode Plots)

역률 (Power Factor)

슬루율 (Slew Rate)

과도 응답 (Transient Response)

크레스트 팩터 (Crest Factor)

변조 분석 (Modulation Analysis)

위상각 (Phase Angle)

안전 작동 영역 (Safe Operating Area)

전류 고조파 (Current Harmonics)

인러시 전류 (Inrush Current)


전원 레일 및 PMIC 무결성


많은 최신 전자 제품은 기능의 증가, 고밀도화, 고속 동작 특성으로 인해 더 낮은 전원 공급 전압이 필요해졌습니다. 오늘날의 많은 설계에서는 3.3V, 1.8V, 1.5V, 심지어 1.1V의 DC 전원 공급이 일반적이며, 이러한 전압은 과거 세대 제품보다 훨씬 더 엄격한 허용 오차를 요구합니다.

디지털 시스템에서 전원 공급 유도 지터(PSIJ, Power Supply Induced Jitter)는 클럭 및 데이터 지터의 가장 큰 원인 중 하나가 될 수 있습니다. 반대로 DC 전원에 나타나는 노이즈는 이러한 시스템에서 클럭 및 데이터 전환에 따른 스위칭 전류로 인해 발생하는 경우가 많습니다.

시스템의 데이터 지터 중 PSIJ가 얼마나 되는지, 또는 DC 전원에서 발생하는 노이즈 중 얼마나 많은 부분이 특정 클럭, 데이터 라인 또는 다른 토글 소스로부터 유입되는지를 상대적으로 간단하게 분석할 수 있다면 어떨까요?

Infiniium EXR 시리즈 오실로스코프는 이러한 측정을 지원합니다.

D9010POWA는 DC 전원에서 PSIJ 또는 스위칭 전류 부하를 분석하기 위한 도구로, 복잡한 시뮬레이션이나 모델링 없이도 시스템 내 상호작용과 그 영향을 분석할 수 있습니다.

여기에 N7020A 또는 N7024A 파워 레일 프로브를 함께 사용하면 전원 무결성 측정을 더욱 강력하게 수행할 수 있습니다.

또한 모든 채널에서 표준 마스크 테스트, 자동 델타 시간(Δt) 측정, 유연한 사용자 인터페이스를 제공하여 PMIC 분석을 그 어느 때보다 간단하게 만들어 줍니다.

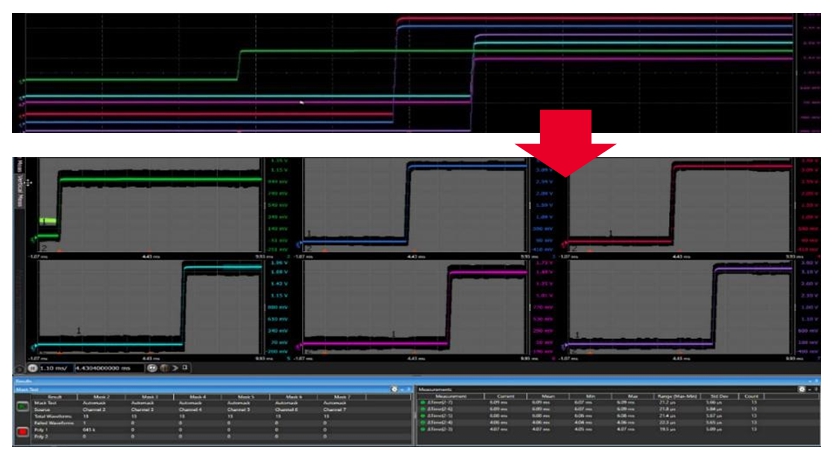

파형이 격자 형태로 구분되고, 각 채널에 대해 독립적인 마스크 테스트가 가능하므로, 6개의 전원 레일을 수천 번의 스타트업 사이클 동안 지속적으로 테스트할 수 있습니다. 한 화면에 마스크 테스트 결과와 측정값이 함께 표시되므로, 스크린샷 기반 테스트 리포트 작성도 손쉽습니다.



산업별 프로토콜 테스트


프로토콜 트리거 및 디코드 패키지

프로토콜 트리거 및 디코드 패키지를 사용하면 디지털 설계를 보다 쉽게 디버깅하고 테스트할 수 있습니다. 각 시리얼 버스에 특화된 다양한 프로토콜 수준의 트리거 기능에 접근할 수 있습니다.

시리얼 트리거가 선택되면, 애플리케이션은 오실로스코프 내부의 실시간 전용 트리거 하드웨어를 활성화합니다. 이 하드웨어 기반 트리거링은 트리거 이벤트를 절대 놓치지 않도록 보장합니다.

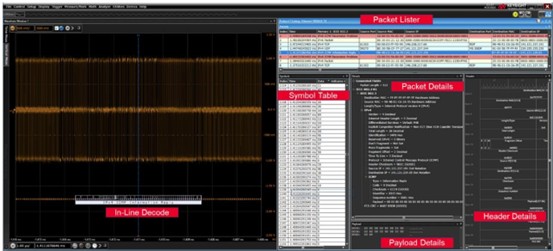

오실로스코프는 아날로그 또는 디지털 채널로 획득한 신호를 바탕으로 프로토콜 프레임을 재구성하고, 그 프레임을 지정된 프로토콜 수준의 트리거 조건에 따라 검사한 후 조건이 만족되면 트리거를 발생시킵니다.

각 패키지의 웹 페이지 및 데이터시트를 방문하여 더 많은 정보를 확인하세요. 사용 가능한 트리거 및 디코드 목록은 구성 가이드(Configuration Guide) 섹션에 나와 있습니다.

패키지

Description

Model

Low-Speed Serial

I2C, SPI, Quad SPI, eSPI, Quad eSPI, RS232, UART, JTAG, I2S,

SVID, Manchester

D9010LSSP

Embedded

USB 2.0, 10/100 Mb/s Ethernet, USB-PD, PCIe Gen 1 (decode)

D9010EMBP

Low-Speed Automotive

CAN, LIN, CAN-FD, SENT, FlexRay, CAN XL

D9010AUTP

MIPI Low Speed

RFFE, I3C, SPMI

D9010MPLP

MIPI C-PHY, D-PHY

C-PHY/D-PHY based CSI & DSI (Up to 2.5 Gbps)

D9010MCDP

MIPI M-PHY

CSI 3, DigRFv4, LLI, UniPro, UFS, SSIC (Up to Gear 1 Speed)

D9010MPMP

Military

ARINC 429, MIL-STD 1553, SpaceWire

D9010MILP

High-Speed Automotive

100BASE-T1 Automotive Ethernet

D9120AUTP

USB

USB 2.0, USB-PD, eUSB2, USB4 LS (decode)

D9010USBP

Infiniium Basic Bundle

D9010LSSP, D9010EMBP, D9010MPLP, D9010MILP, D9010AUTP 포함

D9011BDLP

D9011BDLP 패키지 사용을 고려해보세요. 이 패키지는 수십 가지 프로토콜 트리거 및 디코드 기능을 하나의 경제적이고 주문하기 쉬운 번들로 제공합니다!


물리 계층 테스트

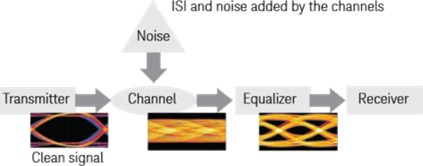

데이터 전송 속도가 증가함에 따라, ISI(간섭성 간섭), 노이즈, 기타 요인들로 인해 송신기에서 수신기로 전달되는 신호가 점점 더 손상됩니다. 높은 데이터 속도와 손실이 많은 채널이 결합되면, 송신기에서 열려 있던 아이 다이어그램(eye)이 수신기에서는 닫히게 됩니다. 아이가 점점 더 닫히면, 결국 데이터 손상과 오류가 심각하게 발생하게 됩니다.




이러한 문제의 원인을 분석하고 찾아낼 수 있다면, 보다 견고한 설계를 개발할 수 있고, 그 결과로 시장 출시까지 걸리는 시간은 단축되고, 현장에서의 고장률도 낮출 수 있습니다. Infiniium EXR 시리즈는 이러한 설계 개선을 위해 필요한 해답을 제공할 수 있도록 다양한 수준의 물리 계층 테스트 애플리케이션을 제공합니다. 가장 기본적인 물리 계층 테스트 기능 중 하나는 “Fault Hunter”라는 EXR 시리즈 오실로스코프의 표준 기능입니다. 이 기능에 대한 자세한 내용은 뒷부분에서 확인하실 수 있습니다.

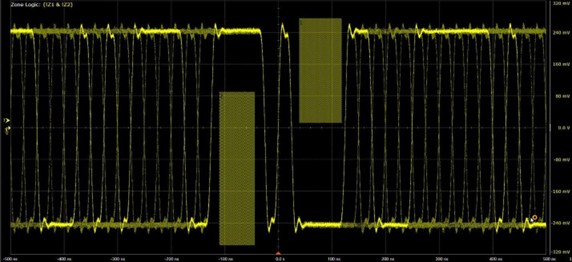

InfiniiScan 고급 및 존 트리거링 — D9010SCNA



InfiniiScan 패키지는 하드웨어 트리거링으로는 탐지할 수 없는 신호 무결성 문제를 식별하기 위해 3단계 트리거(Three-Stage Trigger)를 구성할 수 있게 해줍니다. 이 혁신적인 소프트웨어는 초당 수천 개의 획득된 파형을 스캔하여 신호 이상(anomaly)을 빠르게 격리할 수 있도록 도와주며, 귀중한 디버깅 시간을 절약해줍니다. 트리거 설정은 간단하게 파형이 통과하거나 벗어나야 할 영역을 직접 그리거나, 측정된 파라미터의 합격/불합격 기준(pass/fail)으로 지정하여 구성할 수 있습니다.

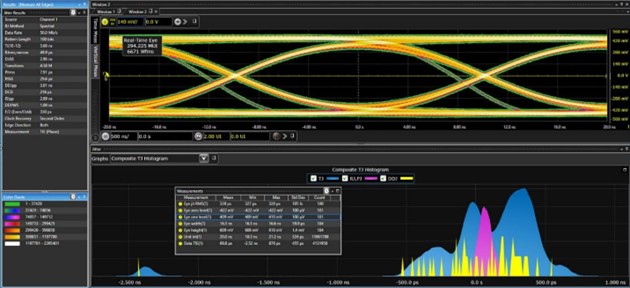

수직, 타이밍 및 위상 노이즈 분석 — D9010JITA


이 패키지는 수직(전압) 및 수평(시간) 도메인에서의 고속 디지털 인터페이스에 대한 고급 통계 분석위상 노이즈 분석 기능을 제공합니다. 그 결과, 이 소프트웨어는 실시간 오실로스코프용으로 업계에서 가장 완전한 지터 및 노이즈 분석 도구를 제공합니다.

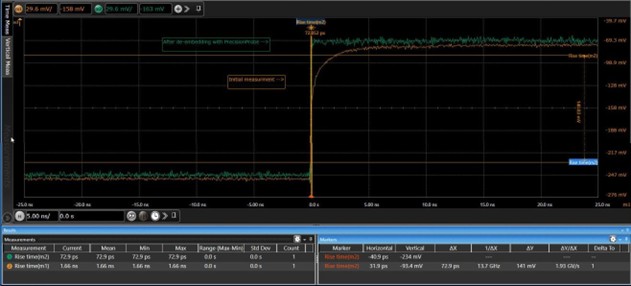

디임베딩 (De-embedding) — D9010DMBA



이 패키지는 PrecisionProbeInfiniiSim Basic 두 가지 도구를 포함하고 있으며, 이는 측정값에서 케이블 및 픽스처의 영향을 제거(디임베딩-De-embedding)하는 데 사용됩니다. PrecisionProbe프로브, 케이블, 또는 픽스처의 응답 특성을 정밀하게 측정하여 특성화합니다. InfiniiSim은 측정에서 이러한 요소들의 영향을 모델링하여 제거할 수 있도록 해줍니다.


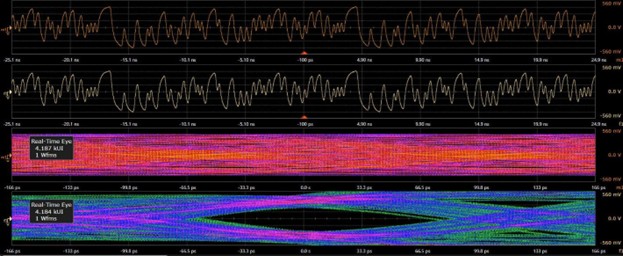

이퀄라이제이션 및 크로스토크 — D9010ASIA


이 패키지는 아이 다이어그램이 닫혀 있는 고속 디지털 신호 환경에서 작업하는 사용자를 위한 것입니다.

Equalization, InfiniiSim, 그리고 Crosstalk/Power Integrity 관련 도구들을 통해 다음과 같은 심층 분석이 가능합니다:

  • 왜 아이가 닫혔는지,

  • 어떻게 하면 아이를 열 수 있는지,

  • 그 결과를 시뮬레이션하는 방법까지 분석할 수 있습니다.




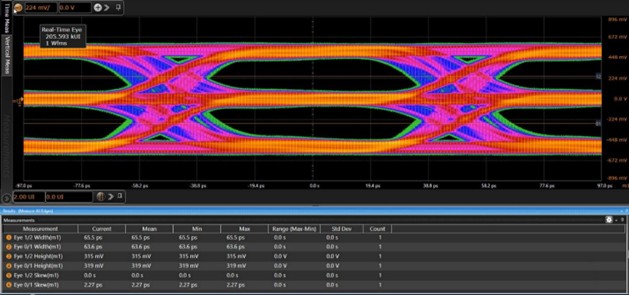

PAMn 분석 — D9011PAMA



이 패키지는 PAM(Pulse Amplitude Modulation) 신호에 대해 클록 복원 및 측정 설정을 빠르게 구성할 수 있도록 해줍니다.

소프트웨어는 PAM 신호의 각 신호 레벨에 대한 임계값을 정확하게 설정하고, 각 개별 아이 다이어그램(eye)을 시각화할 수 있습니다.

또한 BER(비트 오류율) / SER(기호 오류율) 측정 및 통계 기능도 포함되어 있습니다.



예산 절감과 공간 절약 — 계측기 통합

Infiniium EXR 시리즈는 단순한 오실로스코프가 아닙니다. 이 장비는 7가지 계측 기능이 하나로 통합된 장비입니다.

Keysight는 1996년에 혼합 신호 오실로스코프(MSO)를 출시하며 계측기 통합 개념을 처음 도입했으며, 2011년에는 InfiniiVision 2000/3000/4000 X-시리즈를 통해 다섯 가지 기능을 하나에 통합했습니다.

이제 EXR 시리즈는 무려 7개의 계측기를 하나로 통합하였습니다.

다음의 기능들이 포함되어 있습니다:

  • 8채널 고속 아날로그 오실로스코프

  • 16채널 로직 분석기 (디지털 채널)

  • 50 MHz 임의 파형 발생기 (AWG)

  • 50 MHz 주파수 응답 분석기 (FRA)

  • 10자리 디지털 주파수 카운터

  • 4자리 디지털 볼트미터 (DVM)

  • 프로토콜 분석기


이 모든 도구가 하나의 오실로스코프에 통합되어 있음으로써, 공간 절약 및 예산 절감 외에도 다양한 이점을 제공합니다.

단일 사용자 인터페이스를 통해 다양한 계측 도구를 쉽게 익힐 수 있어 학습 곡선이 낮고, 별도로 장비를 보관, 보정, 펌웨어 업데이트할 필요도 줄어듭니다.

특히 카운터와 디지털 볼트미터(DVM)는 파형 획득 경로와는 분리된 전용 신호 경로를 사용하여 측정을 수행하므로, 일반적인 온스크린 측정보다 더 정확하고, 유연하며, 사용이 간편합니다.

빈 채널에 프로브나 케이블만 연결하면 주파수나 전압 측정을 위해 따로 트리거나 스케일 설정 없이 바로 측정할 수 있습니다.

로직 분석기, AWG, FRA 기능은 언제든지 구매 후 영구적으로 설치할 수 있으며, 다양한 프로토콜 분석 기능은 예산과 프로젝트 일정에 맞춰 기간 한정 또는 영구 라이선스 중 선택하여 구매할 수 있습니다.




완전한 업그레이드 가능성

예를 들어, 현재 프로젝트에는 4채널 1 GHz 분석 대역폭이 필요하다고 가정해 보겠습니다. 그런데 다음 프로젝트에서는 8채널, 6 GHz 분석 대역폭, 그리고 파형 발생기가 필요하다면 어떨까요?

Infiniium EXR 시리즈라면 전혀 문제 없습니다. 이 제품은 모든 항목이 예외 없이 업그레이드 가능하도록 설계되어 있습니다.

지금은 현재의 필요에 맞게 구성하고, 미래에는 변화하는 요구에 따라 손쉽게 확장할 수 있습니다.

이는 지출 예산(운영비) 또는 자본 예산(설비 투자)을 훨씬 유연하고 스마트하게 사용할 수 있도록 해줍니다.

Keysight는 세계 유일하게 4채널 오실로스코프를 8채널로 업그레이드할 수 있는 기능을 제공합니다.

이는 새로운 8채널 장비를 구매하는 것보다 훨씬 경제적인 방법입니다.

이외에도 다음 항목들을 구매 후에도 라이선스 키만으로 간편하게 업그레이드할 수 있습니다:

  • 대역폭

  • 메모리 용량

  • 통합 계측 장비 기능 (예: AWG, FRA 등)

  • 애플리케이션 소프트웨어

Infiniium EXR 시리즈는 변화하는 실험실의 요구에 맞춰 성장함으로써, 여러분의 투자 가치를 오래도록 보호합니다.


구매 후 가능한 업그레이드

Model

Add analog bandwidth, up to 6 GHz

EXR2BW

Add analog channels, 4 to 8

EXR28CH

Add memory, 400 Mpts/ch or 1.6 Gpts/ch flexible memory

EXR2MEM

Add waveform generator, 50 MHz

EXR2WAV

Add MSO, 16 channels

EXR2MSO




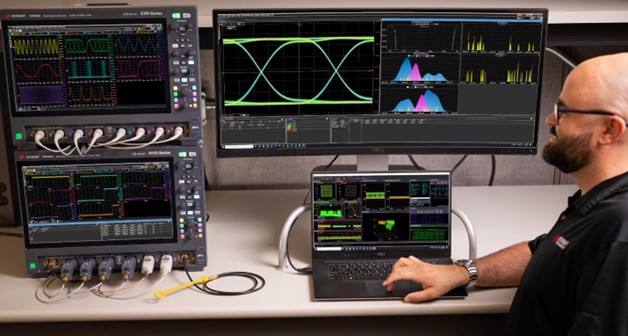

MultiScope — 최대 40채널 테스트를 위한 오실로스코프 결합

소프트웨어 버전 11.10 이상에서는, 여러 대의 EXR 시리즈 오실로스코프케이블링 시스템을 통해 결합하여 최대 40개의 아날로그 채널 테스트를 수행할 수 있습니다.

이 기능을 통해 다음과 같은 유연한 구성이 가능합니다:

  • 필요할 때는 개별 4채널 또는 8채널 오실로스코프로 사용

  • 고채널 밀도 측정이 필요할 때는 여러 장비를 실시간으로 결합하여 사용

    • 각 오실로스코프의 모든 채널은 하나의 "리더" 오실로스코프 화면에서 확인 및 분석할 수 있으며, 또는 Infiniium Offline 소프트웨어를 통해 PC에서 관리할 수도 있습니다.

    • MultiScope는 EXR 시리즈 오실로스코프 및 Infiniium Offline 소프트웨어의 표준 기능이며, 케이블링 키트만 추가 구매하면 오실로스코프 연결 기본 지원 니다.

  • 프레임 간 지터 사양, 설정 절차, 주문 정보 등은 MultiScope 브로셔사용자 가이드에 자세히 안내되어 있습니다.



포괄적인 테스트 애플리케이션 — Infiniium Offline

설계에서 무슨 일이 일어나고 있는지 정확하게 파악하기 위해 오실로스코프에 의존하고 계실 것입니다. 그러나 오늘날의 환경에서는 오실로스코프에 접근하기 어려운 다양한 상황에 직면할 수 있습니다. 예를 들어, 실험실에서 다른 사람들과 장비를 공유하거나, 현장 접근이 제한되었거나, 동료와 원격으로 협업하려고 할 수도 있습니다. 이러한 문제들을 Infiniium Offline이 모두 해결할 수 있습니다.

Infiniium Offline(D9010BSEO)은 Infiniium EXR 시리즈 오실로스코프에 제공되는 동일한 강력한 소프트웨어의 복사본이며, 오실로스코프 하드웨어 없이 사용할 수 있습니다. 사무실 책상이나 재택근무 환경에서 오실로스코프를 원격으로 제어하고 싶다면, 호스트 모드를 통해 단일 EXR 시리즈 또는 앞서 설명한 MultiScope 애플리케이션을 이용해 여러 대의 EXR 시리즈를 연결하고 제어할 수 있습니다. 오실로스코프 접근이 제한된 경우, 오실로스코프에서 파형을 캡처하여 파일로 저장한 후, 어떤 PC에서든 Infiniium Offline을 통해 파형을 불러올 수 있습니다. 또한 이 애플리케이션은 여러 오실로스코프 벤더의 다양한 파형 형식을 지원합니다. 이제 PC가 있는 어디에서든 오실로스코프 측정을 보고, 분석하고, 공유하고, 문서화할 수 있습니다.

모델명: D9010BSEO

제품명: Infiniium Offline 오실로스코프 분석 소프트웨어

용도:

  • 오실로스코프 없이 PC에서 파형 보기 및 분석

  • 원격으로 EXR 시리즈 오실로스코프 제어 가능 (호스트 모드)

  • MultiScope 모드를 통해 여러 오실로스코프 제어 가능

  • 여러 벤더의 파형 포맷 지원 (Keysight 외 Tektronix 등)

활용 예시:

  • 실험실 장비 공유 상황

  • 원격 근무/원격 협업

  • 이동 중 데이터 분석 및 보고서 작성


포괄적인 테스트 애플리케이션 — 규격(Compliance-컴플라이언스) 테스트

Infiniium EXR 시리즈의 규격(컴플라이언스) 테스트 애플리케이션은 설계가 업계 표준을 충족하는지 빠르고 간편하게 검증할 수 있는 효율적인 방법을 제공합니다. 최신 표준에 기반한 컴플라이언스 측정을 자동화하여 테스트 시간을 줄이고 비용을 절감할 수 있습니다. 직관적인 설정 마법사와 여유(margin) 분석이 포함된 종합적인 보고서를 통해 테스트 과정을 더욱 간단하고 명확하게 관리할 수 있습니다.

컴플라이언스 테스트 솔루션이 필요하신가요? Keysight는 귀하의 요구에 가장 적합한 도구를 선택할 수 있도록 도와드릴 준비가 되어 있습니다.

Standard

Description

Rec’d BW

Software model

USB 2.0

USB 2.0 Transmitter

2 GHz

D9010USBC

Ethernet

10M/100M/1GBASE-T and Energy-Efficient Ethernet

1 GHz

D9010ETHC

Ethernet

10G, MG Base-T, N-Base-T

4 GHz

D9010EBZC

Automotive Ethernet

5GBASE-T1

6 GHz

AE6910T

2.5BASE-T1

4 GHz

1000BASE-T1

2.5 GHz

100BASE-T1

1 GHz

10BASE-T1S

500 MHz

C-PHY

MIPI C-PHY, up to 1.5 Gbps

6 GHz

D9010CPHC

D-PHY

MIPI D-PHY, up to 1.5 Gbps (up to CTS v1.2)

6 GHz

D9020DPHC

JEDEC

DDR3 and LPDDR3 Compliance Test Software

6 GHz

D9030DDRC

직관적인 사용 경험 — 자동 최적화와 전용 ASIC 기술로 희귀 현상을 시각화

많은 오실로스코프가 뛰어난 사양을 강조하지만, 실제 사용에서는 복잡한 설정이 필요하거나, 성능을 저해할 수 있는 특수 모드에 의존해야 하는 경우가 많습니다. 예를 들어, 일부 오실로스코프는 빠른 트리거 성능을 제공한다고 하면서도, 메모리나 샘플링 속도를 제한하는 특수 모드나 세그먼트 메모리에서만 가능한 경우가 있습니다.

EXR 시리즈는 다릅니다. Keysight는 최대 성능을 항상 자동으로 유지할 수 있도록 설계했습니다. 특별한 설정이나 고민 없이, 측정 조건에 따라 메모리 깊이, 샘플링 속도, 해상도, 화면 업데이트 속도를 자동으로 최적화합니다. Auto Scale 버튼만 누르면 바로 측정이 가능합니다.

Infiniium EXR 시리즈는 Keysight의 플래그십인 UXR 시리즈에서 채택한 100M+ 게이트 CMOS ASIC 기술을 기반으로 합니다. 이 ASIC은 “칩 위의 오실로스코프”라 할 수 있으며, 핵심 기능을 하드웨어 기반으로 처리함으로써 이전 세대 대비 최대 100배 이상의 성능 향상을 이끌어냅니다.

Metric

Why You Care

Infiniium EXR-Series

Comparable Scopes

Update rate (wfm/s)

See more of your signal

> 200,000 (> 200x faster)

< 1,000

Averaging (wfm/s)

Noise reduction on repetitive signals

> 12,000 (> 100x faster)

< 100

Measurements (meas/s)

Reach 6σ quicker

> 300,000 (20% faster)

< 250,000

Eye plotting (UI/s)

Identify transients and jitter

> 750,000 (> 50x faster)

< 15,000

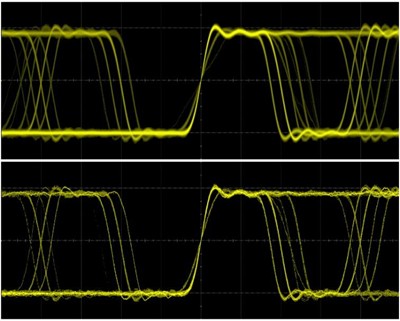

이는 EXR 시리즈(상단)와 타사 오실로스코프(하단)를 동일한 신호, 동일한 설정으로 비교한 화면입니다.

상단 이미지는 초당 1,000파형 미만의 업데이트 속도를 가진 오실로스코프에서 **1초의 지속 표시(persistence)**를 활성화한 상태입니다.

만약 EXR 시리즈 대신 하단의 오실로스코프를 사용했다면, 얼마나 많은 신호의 세부 정보를 놓쳤을까요?

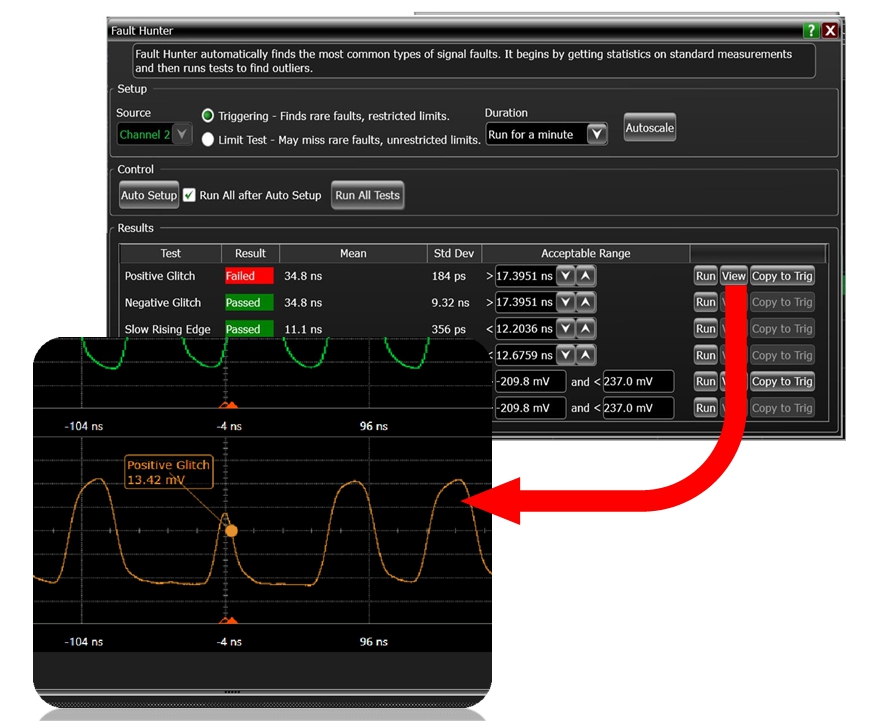

원클릭으로 오류를 손쉽게 찾는 Fault Hunter


Fault Hunter는 EXR 시리즈 오실로스코프 전면 패널의 버튼 한 번으로 작동하는 혁신적인 디지털 시스템 검사 도구입니다. 사용자가 설정한 기준에 따라 신호 특성을 자동으로 분석하고, 오류를 빠르게 찾아 저장해줍니다. 테스트 시간도 유연하게 설정할 수 있어 60초부터 최대 48시간까지 원하는 대로 조정 가능합니다. 예를 들어 금요일 오후에 테스트를 시작해 두면, 월요일 아침에 수십억 건의 테스트 결과와 함께 완성된 보고서를 받아볼 수 있습니다. 초당 200,000파형 이상의 빠른 트리거링 속도로 항상 정확하고 빠르게 동작합니다.

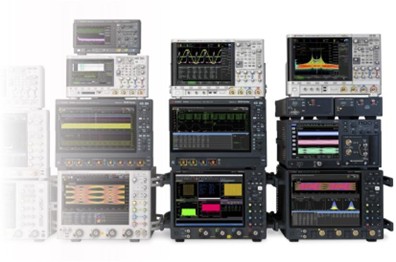

Keysight 실시간 오실로스코프 포트폴리오를 만나보세요


Keysight는 80년이 넘는 시간 동안 신뢰할 수 있고 통찰력 있는 제품을 개발해 왔으며, 고객 여러분이 더 나은 미래를 만들어 갈 수 있도록 늘 새로운 방법을 고민하고 있습니다. 고성능 제품부터 탁월한 가성비를 자랑하는 모델까지, 50 MHz부터 110 GHz를 초과하는 대역폭까지 — 변화하는 요구에 맞춘 다양한 오실로스코프 솔루션을 제공합니다. 아래는 저희 포트폴리오 중 일부이며, 최신 정보는 Keysight 웹사이트에서 확인하실 수 있습니다.

Products

1000 X

3000 G

EXR

S-Series

UXR

Analog

channels

2 or 4

2 or 4

4 or 8, upgradeable

4

1, 2 or 4,

upgradeable

Max Bandwidth

(all channels)

200 MHz

1 GHz

6 GHz

4 GHz

(8 GHz with 2ch)

110 GHz

Max Sample

rate (all channels)

1 GSa/s

2.5 GSa/s

16 GSa/s

10 GSa/s

256 GSa/s

Max memory

(all channels)

1 Mpts

2 Mpts

400 Mpts

400 Mpts

2 Gpts

Resolution

8 bits

8 bits

10 bits

10 bits

10 bits

Timebase

accuracy

50 ppm

1.6 ppm

8 ppb

12 ppb

25 ppb

Intrinsic Jitter

118 fs

100 fs

25 fs

Lowest noise

(1 mV/div)

113 µV

43 µV

74 µV

150 µV

Max ENOB

9

8.1

6.8

Logic Analysis

16 ch

16 ch

16 ch

Hardware

plotting

Yes

Yes

Yes

No

Yes

Screen display

7” WVGA

8.5” WVGA

15.6” Full HD

15.6” XGA

15.4” XGA

오프라인 테스트

이제 책상에서도 테스트 결과를 확인하고 분석할 수 있습니다!

오실로스코프에서 측정한 파일을 저장한 후, Infiniium Offline 소프트웨어를 통해 PC에서 전체 Infiniium 사용자 인터페이스를 그대로 활용하여 분석할 수 있습니다. 추가적인 장비 접근 없이도 가능하며, Infiniium EXR 시리즈와 동일한 소프트웨어 코드를 사용합니다.

파형 수학 계산, 필터링, FFT, 프로토콜 디코딩, 지터 분석, 아이 다이어그램 등 다양한 고급 분석 기능을 활용해 깊이 있는 인사이트를 얻을 수 있습니다. Infiniium Offline은 작업 효율을 높이는 동시에 소중한 하드웨어 자원을 절약할 수 있는 강력한 소프트웨어 도구입니다.

Description

Details

Option

Infiniium Offline

Required as baseline software. Prerequisite to all other options.

D9010BSEO

EZJit Complete

Timing jitter, vertical noise, and phase noise analysis.

D9010JITO

Advanced Signal Integrity

Equalization, InfiniiSim, PAM-N analysis, and crosstalk

D9010ASIO

Low Speed Protocol Package

I2C, SPI, RS232/UART, JTAG, CAN, CAN-FD, LIN, FlexRay, SVID, USB 2.0, USB-PD, MIPI RFFE, eSPI, I2S, Ethernet

10/100BaseT, SpaceWire, SPMI, 100BASE-T1, Manchester, ARINC429, MIL-STD1553)

D9010LSPO

High Speed Protocol Package

DDR2/3/4, LPDDR2/3/4, Ethernet 10GBASE-KR 64/66, Ethernet 100Base KR/CR, MIPI [CSI-3, DigRF v4, D-PHY, LLI, RFFE, UniPro], PCIe Gen 1/2/3, SATA/SAS, UFS, USB 2.0, USB 3.0, USB 3.0 SSIC, USB 3.1, C-PHY

D9010HSPO

장비 스펙/성능표 (Performance Characteristics)

Analog channel specifications

EXR05xA

EXR10xA

EXR20xA

EXR25xA

EXR40xA

EXR60xA

Bandwidth (-3 db)

50 Ω 1

500 MHz

1 GHz

2 GHz

2.5 GHz

4 GHz

6 GHz

1 MΩ

500 MHz

500 MHz

500 MHz

500 MHz

500 MHz

500 MHz

Typical rise/fall time 4

10/90%

860 ps

430 ps

215 ps

172 ps

107.5 ps

71.7 ps

20/80%

620 ps

310 ps

155 ps

124 ps

77.5 ps

51.7 ps

Input channels

4 or 8 channels analog BNC (f), 16 channels digital (optional)

Sample rate, real-time

16 GSa/s, all analog channels 1

Sample resolution

62.5 ps (divide by interpolation factor, if enabled)

Vertical resolution 3

10 bits, up to 16 bits with high-resolution mode

Real-time update rate

> 200,000 waveforms/sec

Memory depth 1

Standard

100 Mpts/channel, all channels

Optional

400 Mpts/channel, all channels (400 Mpts/ch option)

1.6 Gpts shared between channels 1-4, 5-8 (1.6 Gpts Combined Flexible Memory option) 6

Input impedance

50 Ω 1

± 3.5% (typically ± 1% at 25 °C)

1 MΩ

± 1% (14 pF typical)

Input sensitivity 3

50 Ω 1

1 mV/div to 1 V/div

1 MΩ

1 mV/div to 5 V/div

Input coupling

50 Ω 1

DC

1 MΩ

DC, AC (> 11 Hz)

Bandwidth limit filters

Analog

20 MHz, 200 MHz

Digital 5

14.7 MHz up to scope bandwidth, increments of one decimal point. Filter options: Brick Wall,

4th Order Bessel, or Bandpass

Max input voltage

50 Ω

± 5 VMAX 1

1 MΩ

30 VRMS or ± 40 VMAX (DC + VPEAK)

Notes

Probing technology allows for testing of higher voltages; the included N2873A 10:1 probe supports 300 VRMS or ± 400 VMAX (DC + VPEAK). No transient overvoltage allowed in either the

50 Ω or 1 MΩ path, with or without probes.

Offset range

50 Ω 1

≤ 55 mV/div:

≤ 120 mV/div:

≤ 260 mV/div:

> 260 mV/div:

± 0.8 V

± 1.6 V

± 3.2 V

± 4 V

1 MΩ

< 10 mV/div:

≤ 200 mV/div:

> 200 mV/div:

± 5 V

± 20 V

± 40 V

Offset accuracy 1, 3

< 2 V: ± 0.1 div ± 2 mV ± 1%; >2 V: ± 0.1 div ± 2 mV ± 1.5%

Dynamic range

± 4 divisions from center screen

DC gain accuracy 1, 2, 3

± 2% full scale (±1% typical)

DC voltage measurement accuracy 2

Dual cursor: ± [(DC gain accuracy) + (resolution)]

Single cursor: ± [(DC gain accuracy) + (offset accuracy) + (resolution/2)]

Channel-channel isolation

Adjacent Channels: ≤ -60 dB (DC to 2 GHz), ≤ -50 dB (2 to 6 GHz)

Non-Adjacent Channels: ≤ -85 dB (DC to 2 GHz), ≤ -65 dB (2 to 6 GHz)

1. Denotes warranted specifications, all others are typical. Specifications are valid after a 3 0-minute warm-up period and ± 5 °C from firmware calibration temperature. Input impedance is valid when V/div scaling is adjusted to show all waveform vertical values within the oscilloscope display.

2. Full scale is defined as 8 vertical divisions. Magnification is used below 2 mV/div, full-scale is defined as 16 mV. Testing is at maximum sample rate.

3. 50 Ω input: The major scale settings are 5 mV, 10 mV, 20 mV, 50 mV, 100 mV, 200 mV, 500 mV, and 1 V per division. 1 MΩ input: The major scale settings are 5 mV, 10 mV, 20 mV, 50 mV, 100 mV, 200 mV, 500 mV, 1 V, 2 V, and 5 V per division. For a 10:1 probe, vertical scaling is multiplied by 10.

4. 10/90 calculation based on Tr = 0.43/BW. 20/80 calculation based on Tr = 0.31/BW.

5. You may adjust bandwidth limits up to the bandwidth of the scope when using Brick Wall filter. When using 4th Order Bessel, maximum bandwidth limit is roughly 2/3 the bandwidth of oscilloscope. Bandpass is designed for use in our Phase Noise Analysis application and not designed for general purpose use. Contact Keysight if more information is needed.

6. Combined flexible memory shares 1.6 Gpts of memory between channels 1 through 4. This means you can have 1 channel with

1.6 Gpts, two channels with 800 Mpts, or three channels with 533 Mpts memory (on top of 400 Mpts on all channels). Double those channel counts for 8 channel models, as the same logic applies to channels 5 -8.

High-resolution mode (standard)

Bits of resolution

Sample rate

Bandwidth1

10

Up to 16 GSa/s

Up to 6 GHz

11

6.4 GSa/s

2.4 GHz

12

3.2 GSa/s

1.2 GHz

13

1.6 GSa/s

600 MHz

14

800 MSa/s

300 MHz

15

400 MSa/s

165 MHz

16

200 MSa/s

82.5 MHz

16

100 MSa/s

41.3 MHz

16

50 MSa/s

20.6 MHz

1. Up to bandwidth specified or oscilloscope model bandwidth, whichever is lower.

RMS noise floor (VRMS AC) on 50 Ω inputs

Vertical setting

20 MHz 1

200 MHz 1

500 MHz 1

1 GHz 1

2 GHz 1

2.5 GHz

4 GHz

6 GHz

1, 2 mV/div

43 µV

59 µV

63 µV

73 µV

91 µV

100 µV

132 µV

193 µV

5 mV/div

40 µV

61 µV

70 µV

81 µV

102 µV

112 µV

149 µV

216 µV

10 mV/div

46 µV

69 µV

81 µV

99 µV

131 µV

144 µV

189 µV

251 µV

20 mV/div

59 µV

99 µV

122 µV

156 µV

209 µV

233 µV

297 µV

401 µV

50 mV/div

210 µV

278 µV

328 µV

401 µV

520 µV

569 µV

719 µV

971 µV

100 mV/div

452 µV

582 µV

681 µV

821 µV

1.06 mV

1.17 mV

1.46 mV

2.03 mV

1 V/div

2.95 mV

4.10 mV

5.07 mV

6.33 mV

8.4 mV

9.31 mV

11.91 mV

16.26 mV

1. High-resolution is used for bandwidths 2 GHz and below. Keysight recommends this to maximize signal to noise ratio and still meet the system bandwidth requirements you need for your measurement.

ENOB on 50 Ω inputs, 50 mV/div

20 MHz

200 MHz

250 MHz

350 MHz

500 MHz

1 GHz

2 GHz

2.5 GHz

3 GHz

4 GHz

5 GHz

6 GHz

9.0

8.5

8.4

8.3

8.2

8.0

7.6

7.5

7.4

7.2

7.1

6.8

Serial Data Analysis (standard)

Real-Time Eye displays

> 750,000 Unit Intervals per second Unfolding of eye diagram

BER eye contours (contact Keysight)

Recovered clock display

Clock recovery methods

1st or 2nd order PLL, explicit clock, Golden PLL (for PCI Express)

Automation

One-click quick setup Complete setup wizard

Custom mask templates, mask editor

Fault Hunter (standard)

Auto Setup

30 second statistical measurement analysis of incoming signal

Result information

Test failure automatically saved in memory. Fault condition can be copied to trigger for further testing.

Test results

Automatic identification of common digital signal errors: Positive glitch, negative glitch, slow rising edge, slow

falling edge, positive runt, negative runt

Measurements (standard, unless otherwise noted)

Maximum at once

20 in either main, zoom, or gated region (up to 16 gates)

Maximum rate

> 300,000 measurements/second (any number of measurements on, “measure all edges” enabled)

Voltage (analog)

Amplitude, average, base, crossing point, maximum, minimum, overshoot and preshoot (as a percentage or voltage), VPP contrast, peak to peak, pulse (amplitude, base, top), RMS, top, thresholds (lower, middle, upper),

voltage @ time

Time (analog)

Rise time, fall time, period, frequency, pulse width (+/-), duty cycle, TMIN, TMAX, crossing point time, delta time,

pulse count, bursts (width, period, interval), s/h time

Time (digital)

Period, frequency, pulse width (+/-), duty cycle, delta time

Mixed (analog)

Area, slew rate, charge. Requires N282xA probe

Frequency domain

FFT frequency and magnitude, channel power, power spectral density, occupied bandwidth

Level qualification

Make timing measurements only when other input signal level conditions are true. Any channels not involved in

a measurement can be used to qualify all timing measurements. Requires D9010SCNA

Eye diagrams

Eye height, eye width, eye jitter, crossing percentage, Q factor, duty-cycle distortion

> 750,000 UI/second (for eye diagrams, with hardware acceleration enabled)

Statistic modes

Mean, standard deviation, minimum, maximum, count


장비 기본 악세서리 (Standard accessories)





Description

Part

Quantity

Passive Probe, 10:1, 500 MHz

N2873A

4 or 8

50 Ω Calibration Cable, 1 meter

54609-61609

1

Accessory Pouch

54925-62301

1

Protective Front Cover

54925-44101

1

Local Power Cord

Varies

1

Full-Size Keyboard

0960-3245

1

Optical Scroll Wheel Mouse

0960-3246

1

1 Year Factory Calibration Certificate

-

1

Safety Leaflets, if Applicable

-

1

Probe Selection Guide

-

1





규격(컴플라이언스) 테스트 소프트웨어

Keysight는 Infiniium EXR 시리즈를 위한 다양한 컴플라이언스(규격 준수) 소프트웨어 애플리케이션을 제공합니다.

필요와 예산에 맞게 라이선스 기간, 라이선스 유형, 그리고 KeysightCare 소프트웨어 지원 서비스를 선택할 수 있습니다.

모든 Infiniium EXR 시리즈 모델에는 다음 소프트웨어가 기본으로 제공됩니다:

직렬 데이터 분석(SDA) 소프트웨어

유연한 클록 복원을 위한 1차, 2차, 3차 PLL 및 일정 알고리즘을 포함합니다. 안정적인 클록 기반에서 전이 비트와 비전이(non-transition) 비트의 실시간 아이 다이어그램을 확인할 수 있습니다. SDA 소프트웨어가 탑재된 EXR 시리즈 오실로스코프는 아이 다이어그램 직전에 나타나는 비트들을 새롭고 독창적인 방식으로 시각화할 수 있습니다.

사용자 정의 함수(User Defined Function)

사용자가 정의한 수식을 통해 다양한 신호 연산 및 후처리를 수행할 수 있습니다.

FFT(고속 푸리에 변환)를 이용한 주파수 영역(스펙트럼) 분석

FFT 기능을 활용하여 신호의 크기(magnitude)와 위상(phase)을 계산하고, 스펙트럼 분석에 유용한 다양한 기능들을 사용할 수 있습니다.

스팬(span)과 분해능 대역폭(resolution bandwidth)을 조절할 수 있어 정밀한 주파수 분석이 가능합니다.

Standard

Description

Rec’d BW

Software model

USB 2.0

USB 2.0 Transmitter

2 GHz

D9010USBC

Ethernet

10M/100M/1GBASE-T and Energy-Efficient Ethernet

1 GHz

D9010ETHC

Ethernet

10G, MG Base-T, N-Base-T

4 GHz

D9010EBZC

Automotive Ethernet

5GBASE-T1

6 GHz

AE6910T

2.5BASE-T1

4 GHz

1000BASE-T1

2.5 GHz

100BASE-T1

1 GHz

10BASE-T1S

500 MHz

C-PHY

MIPI C-PHY, up to 1.5 Gbps

6 GHz

D9010CPHC

D-PHY

MIPI D-PHY, up to 1.5 Gbps (up to CTS v1.2)

6 GHz

D9020DPHC

JEDEC

DDR3 and LPDDR3 Compliance Test Software

6 GHz

D9030DDRC

Infiniium EXR-Series Specifications

Analog channels

4 or 8, upgradeable

Bandwidth

500 MHz to 6 GHz, upgradeable

Sample rate

16 GSa/s

Memory

100 Mpts, upgradeable to 400 Mpts or 1.6 Gpts flexible memory 1

Resolution

10 bits, up to 16 with high resolution

ENOB

As high as 9.0

Digital logic channels

16, dedicated input, upgradeable

Update rate

> 200,000 wfm/s

Eye diagram speed

> 750,000 UI/s

Screen display

15.6” touch, full HD, dual screen support

1. See data sheet spec tables to learn more about the 1.6 Gpts combined flexible memory option.

Model numbers

4 Channels

8 Channels

500 MHz

EXR054A

EXR058A

1 GHz

EXR104A

EXR108A

2 GHz

EXR204A

EXR208A

2.5 GHz

EXR254A

EXR258A

4 GHz

EXR404A

EXR408A

6 GHz

EXR604A

EXR608A










Integrated Tools

Option

16 digital channels

EXR2MSO

50 MHz waveform generator

EXR2WAV

Bode plotter

Included with D9010PWRA or EXR2WAV

4-digit DVM, 10-digit counters

Standard

Protocol analysis

Various



제품 선정 방법 (Main model configuration)

Channel bandwidth

4 channels

8 channels

500 MHz

EXR054A

EXR058A

1 GHz

EXR104A

EXR108A

2 GHz

EXR204A

EXR208A

2.5 GHz

EXR254A

EXR258A

4 GHz

EXR404A

EXR408A

6 GHz

EXR604A

EXR608A

Integrated instruments

Model

4-digit digital voltmeter, 10 digit counters

Standard

Arbitrary waveform generator, 50 MHz

EXR2WAV

Logic analysis, 16 channels (includes N2756A probe)

EXR2MSO

Frequency response analyzer, 50 MHz

Part of D9010PWRA or included with EXR2WAV

Phase noise analyzer

Part of D9010JITA

Protocol analyzer

Various, see next pages

Performance upgrades

Model

Memory Upgrade, 200 Mpts/ch

EXR2MEM-001

Memory Upgrade, 400 Mpts/ch

EXR2MEM-002

Memory Upgrade, 1.6 Gpts Combined Flexible Memory

EXR2MEM-004

Upgrade to 1 TB Removable SSD

EXR2SSD-01T

ISO 17025 Calibration (Not Accredited)

EXR000-1A7

ISO 17025 Calibration (Accredited)

EXR000-AMG

Additional equipment

Model

Rackmount Kit, 8U

EXR2RACK

Additional Removable SSDs, 500 GB or 1 TB

EXR2SSD

Hard Shell Transit Case, Sold by CaseCruzer

3F2002-1910C1

BNC(m) to SMA(f) Adapters, DC-10 GHz

54855-676042

GPIB Adapter, Sold by ICS Electronics

4865B3

1. Parts available from third party vendors listed in description, not sold by Keysight. Contact sales@casecruzer.com to order.

2. Precision adapter designed to extend the oscilloscope mating plane to sma connector. The measured insertion loss of this adaptor and the front panel connector is around -.05db at 13GHz. This loss is included in the performance

specification of the oscilloscope.

3. Parts available from third party vendor listed in description, not sold by Keysight.


추가 소프트웨어 (Add-On software)

Infiniium EXR 시리즈의 기본 소프트웨어는 다양한 고급 측정, 분석 및 디코드 소프트웨어 애플리케이션을 제공합니다.

필요에 맞는 추가 소프트웨어를 선택하여 하드웨어의 성능을 최대한 활용해 보세요.

Signal integrity

Description

Model

InfiniiScan Zone Trigger

InfiniiScan visual and measurement-based triggering

D9010SCNA

EZJit Complete

Timing jitter, vertical noise, and phase noise analysis

D9010JITA

De-Embedding

Modeling and simulating out cables, probes and fixtures

D9010DMBA

Advanced Signal Integrity

Opening closed eye diagrams

D9010ASIA

Power

Description

Model

Power Integrity, Rails, PMICs

Power Integrity Analysis (PSIJ, SSN, victim/aggressor, etc.)

D9010POWA

Switch Mode Supplies

Power Supply Analysis (Input, Switching, Output, PSRR)

D9010PWRA

Additional packages

Description

Model

PAMn Application

PAMn measurements

D9011PAMA

User Defined Application

Remote measurement automation and test reports

D9010UDAA

Package

Description

Model

Low Speed Serial

I2C, SPI, Quad SPI, eSPI, RS232, UART, JTAG, I2S, SVID,

Manchester, MDIO

D9010LSSP

Embedded

10/100 Mbps Ethernet, USB 2.0, USB-PD, eUSB2, PCIe Gen 1, DisplayPort AUX

D9010EMBP

Low Speed Automotive

CAN, LIN, CAN-FD, SENT, FlexRay, CAN XL

D9010AUTP

MIPI Low Speed

RFFE, I3C, SPMI

D9010MPLP

MIPI C-PHY / D-PHY

C-PHY/D-PHY based CSI & DSI (Up to 2.5 Gbps)

D9010MCDP

MIPI M-PHY

CSI 3, DigRFv4, LLI, UniPro, UFS, SSIC (Up to Gear 1 Speed)

D9010MPMP

Military

ARINC 429, MIL-STD 1553, SpaceWire

D9010MILP

High Speed Automotive

100BASE-T1 Automotive Ethernet

D9120AUTP

USB

USB 2.0, eUSB2, HSIC, USB-PD, USB 3.x, USB4 LS, DisplayPort AUX

D9010USBP

Basic Protocol Bundle

Includes D9010LSSP, D9010EMBP, D9010MPLP, D9010MILP, D9010AUTP

D9011BDLP

프로브 및 악세서리 (Probes and accessories)

Infiniium EXR 시리즈 오실로스코프는 1 MΩ 및 50 Ω 입력 경로를 모두 지원합니다.

이러한 설계는 고성능 오실로스코프에서 일반적으로 제공되는 50 Ω 전용 입력에 비해 더 다양한 프로브와의 호환성을 가능하게 하여, 사용자의 측정 유연성을 크게 향상시킵니다.

모든 모델에는 채널당 N2873A 500 MHz 패시브 프로브가 기본 제공되며, 약 100종에 달하는 다양한 전류 및 전압 프로브와의 호환성을 지원합니다.

또한, 적절한 어댑터를 사용하면 Tektronix의 기존 프로브도 EXR 시리즈에서 사용할 수 있습니다. 호환 가능한 프로브 목록은 제품 데이터 시트를 참고해 주세요.

첨부 파일에는 Infiniium EXR 시리즈와 자주 함께 사용되는 대표적인 프로브들이 정리되어 있습니다

Category

Models

Description

Passive

N287xA

2.5 mm probe tip diameter for fine pitch component probing, easily replaceable spring-loaded or solid probe tip, 10-25 pF input C (high-Z, 10:1) covers wide range of scope input, 7 probes and 4 accessory kits available, N2873A shipped with Infiniium EXR-Series

Hi-Z+ Passive

PP000xA

Passive probes that, with the help of an adapter, can achieve best-in-class bandwidth, voltage, and loading specifications, up to 1 GHz or 1.2 kV.

Differential Active

PP001xA

Four new active differential probes can achieve best-in-class bandwidth, voltage, and loading specifications up to 1.7 GHz and achieve ±42 V range.

Digital

N2756A

Ships with EXR2MSO options. 16 flying leads with grabbers, ground leads, and other accessories.

Single-ended Active

N2795A N2796A N2797A

Up to 2 GHz, low cost, high impedance input (1 MΩ at DC), wide dynamic/offset range, headlight, -40 to +85 C of extreme temp range for chamber testing (N2797A)

Differential low voltage

N275xA

Up to 6 GHz, 200 kΩ input, InfiniiMode for Diff, SE, CM probing, built-in multifunction scope control, headlight

Differential low voltage

113xB

InfiniiMax Gen I Probes that provide up to 7 GHz bandwidth for differential, solder-in, browser, and SMA connections

Differential high voltage

DP0001A

400 MHz, 2 kV input, high CMRR > 80 dB at DC, UL safety certified

Current

N7026A

150 MHz, 30 ARMS, 1 mV/div sensitivity clamp-on, AutoProbe interface

High sensitivity current

N2820A/21A

3 MHz, measurable down to 100 µA AC/DC, provides wide dynamic range, ideal for capturing low level current flow

Power rail

N7020A/24A

2 GHz or 6 GHz, low noise for power rail noise measurement, high offset voltage, 50 kΩ loading at DC

Adapter

N2744A

Adapter for using legacy Tektronix TekProbe oscilloscopes. See data sheet for compatible models.


구매후 가능한 업그레이드 (Post purchase upgrades)


Hardware options

Model

Add logic analysis, 16 channels (includes N2756A probe)

EXR2MSO

Add arbitrary waveform generator, 50 MHz

EXR2WAV

Add frequency response analyzer (Bode plots)

Included with D9010PWRA or AWG options

Rackmount Kit, 8U

EXR2RACK

Additional Removable SSD, 500 GB

EXR2SSD-500

Additional Removable SSD, 1 TB

EXR2SSD-01T

Memory upgrades

…to 200 Mpts/ch

…to 400 Mpts/ch

…to 1.6 Gpts/

Combined Flexible Memory

From 100 Mpts/ch…

EXR2MEM-001

EXR2MEM-002

EXR2MEM-004

From 200 Mpts/ch…

-

EXR2MEM-003

EXR2MEM-005

From 400 Mpts/ch….

-

-

EXR2MEM-006

Analog channel upgrades (from 4 channels, to 8 channels)

For 500 MHz models:

EXR28CH-001

For 1 GHz models:

EXR28CH-002

For 2 GHz models:

EXR28CH-003

For 2.5 GHz models:

EXR28CH-004

For 4 GHz models:

EXR28CH-005

For 6 GHz models:

EXR28CH-006

Bandwidth upgrade path

4 channels

8 channels

…to 1 GHz

EXR2BW-001

EXR2BW-007

…to 2 GHz

EXR2BW-002

EXR2BW-008

From 500 MHz…

…to 2.5 GHz

EXR2BW-003

EXR2BW-009

…to 4 GHz

EXR2BW-013

EXR2BW-022

…to 6 GHz

EXR2BW-014

EXR2BW-023

…to 2 GHz

EXR2BW-004

EXR2BW-010

…to 2.5 GHz

EXR2BW-005

EXR2BW-011

From 1 GHz…

…to 4 GHz

EXR2BW-015

EXR2BW-024

…to 6 GHz

EXR2BW-016

EXR2BW-025

…to 2.5 GHz

EXR2BW-006

EXR2BW-012

From 2 GHz…

…to 4 GHz

EXR2BW-017

EXR2BW-026

…to 6 GHz

EXR2BW-018

EXR2BW-027

…to 4 GHz

EXR2BW-019

EXR2BW-029

From 2.5 GHz…

…to 6 GHz

EXR2BW-020

EXR2BW-021

From 4 GHz…

…to 6 GHz

EXR2BW-021

EXR2BW-030
