[NEWARE] CT-4008Q-5V6A-S1 배터리 충방전기 (CT-4000)

제품특징

CT-4008Q-5V6A-S1은 4개의 전류 레인지를 전환해 미소 전류까지 정밀하게 제어하는 고정밀 배터리 충방전기입니다. 유닛당 8채널의 모듈형 구조로 채널마다 독립적으로 데이터를 수집하고 프로그래밍할 수 있으며, 최대 254 스텝까지 편집할 수 있습니다.

전류 정확도 ±0.02% F.S.	기록 주기 10Hz	샘플링 시간 100ms
최소 펄스 폭 500ms	오프라인 테스트 1GB	채널 구성 8CH / 유닛

0.5mA ~ 100mA, 100mA ~ 500mA, 500mA ~ 3A, 3A ~ 6A의 4개 전류 레인지를 선택할 수 있어, 작은 전류는 작은 레인지에서 정확하게 제어할 수 있습니다.

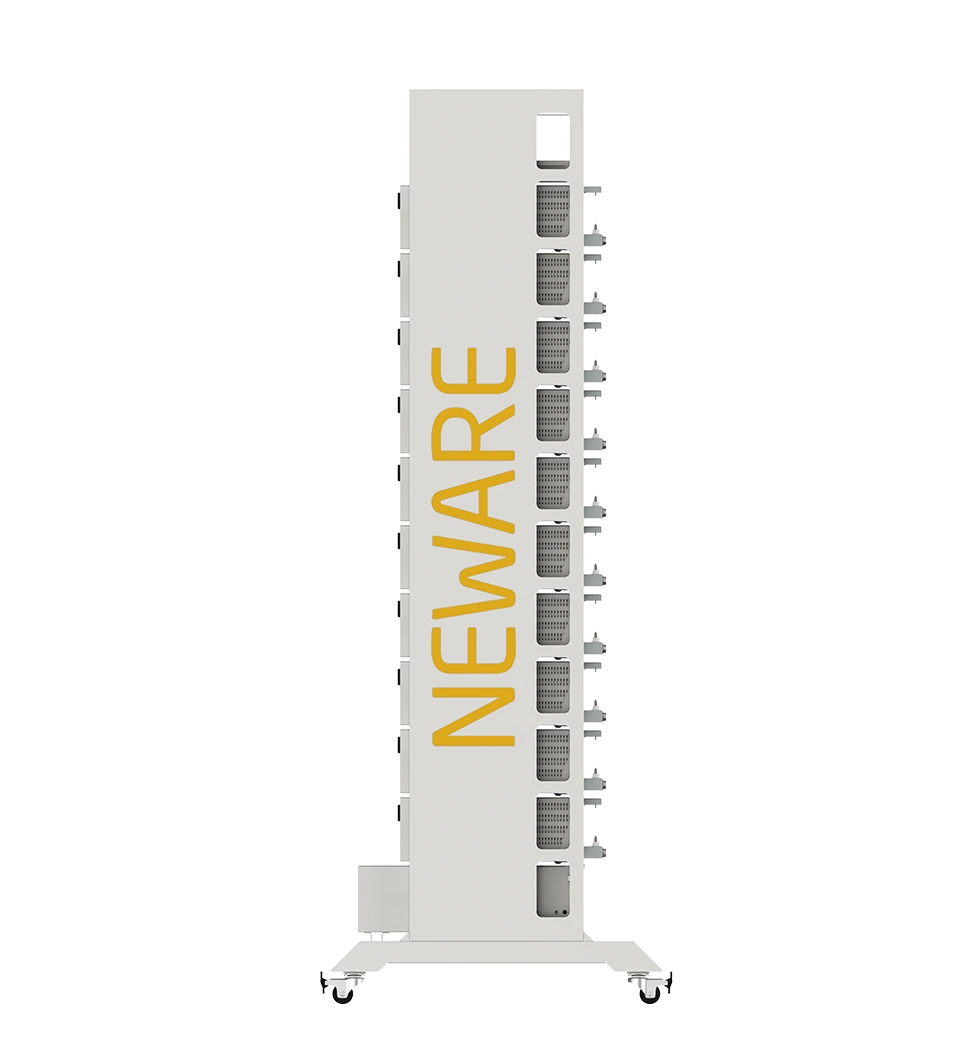

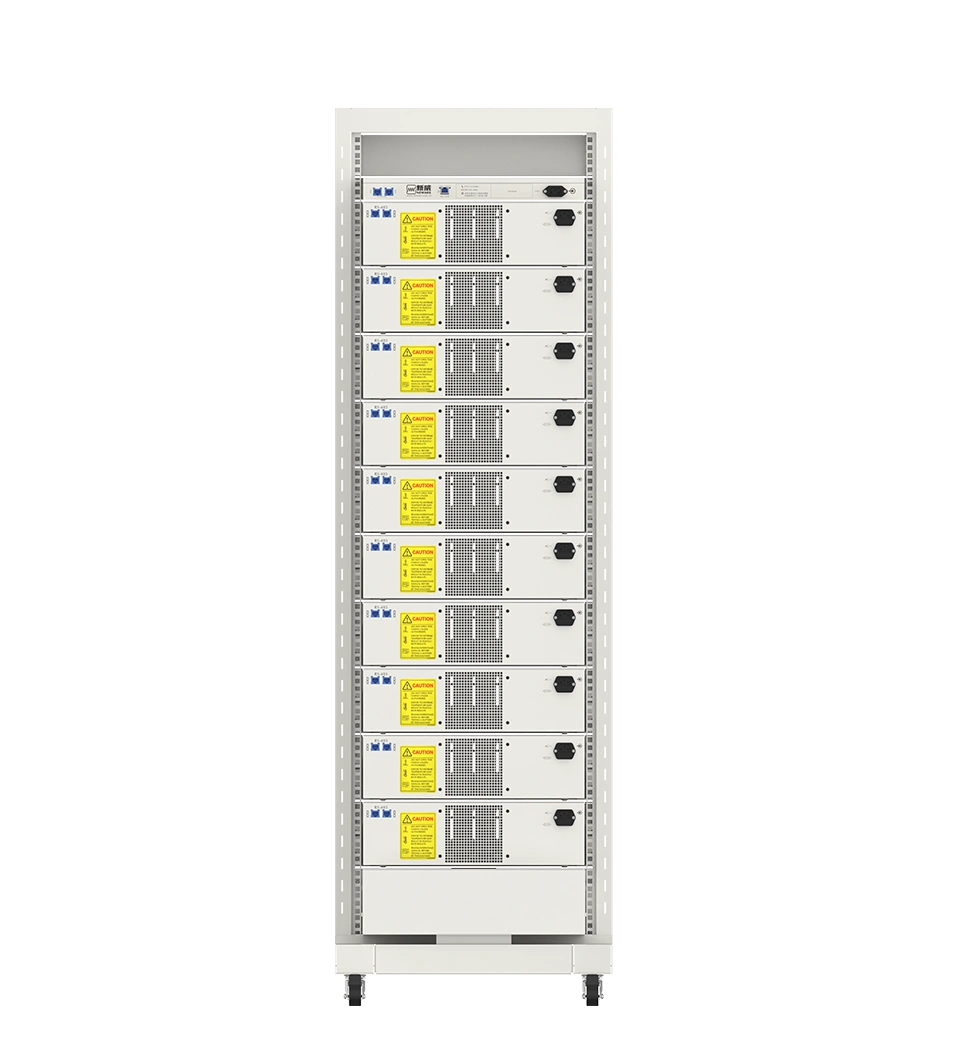

높이 3U(13.335cm)의 작은 크기로 설치 공간을 최소화하면서도 다양한 시험 기능을 제공합니다. 여러 유닛을 랙(갠트리)에 조립해 보관이 쉽고 다수의 배터리를 동시에 시험할 수 있습니다.

보조 전압·보조 온도 채널 및 환경 챔버 등 주변 장치와 연동해, 배터리 양산 시험을 위한 다차원적이고 정량적인 시험 환경을 구성할 수 있습니다.

항목	사양
장비명	CT-4000 Battery Testing System
전압
CV 출력 범위	25mV ~ 5V
최소 방전 전압	1V for battery holder,1.5V for 2m cable
정확도	± 0.02% of F.S.
안정도	± 0.02% of F.S.
전류
채널당 출력 범위	Range1: 0.5mA-100mA Range2: 100mA-500mA Range3: 500mA-3A Range4: 3A-6A
정확도	± 0.02% of F.S.
CV 컷오프 전류	Range1: 0.2mA Range2: 1mA Range3: 6mA Range4: 12mA
안정도	± 0.02% of F.S.
전력
채널당 출력 전력	30W
안정도	± 0.02% of F.S.
시간
전류 응답 시간	≤1.5ms (10%F.S. ~ 90%F.S.)
스텝 시간	≤(365*24)h/step Time format-00: 00: 00.000(h、m、s、ms)

※ 사양은 NEWARE 공식 기술 사양(Technical Specifications) 기준이며, 제품 개선을 위해 예고 없이 변경될 수 있습니다.

모델	전압·전류	Range 1	Range 2	Range 3	Range 4
CT-4008Q-5V6A-S1	5V6A	0.5mA ~ 100mA	100mA ~ 500mA	500mA ~ 3A	3A ~ 6A

* 전압·전류 사양은 요구 사항에 맞춰 커스터마이징할 수 있습니다.
