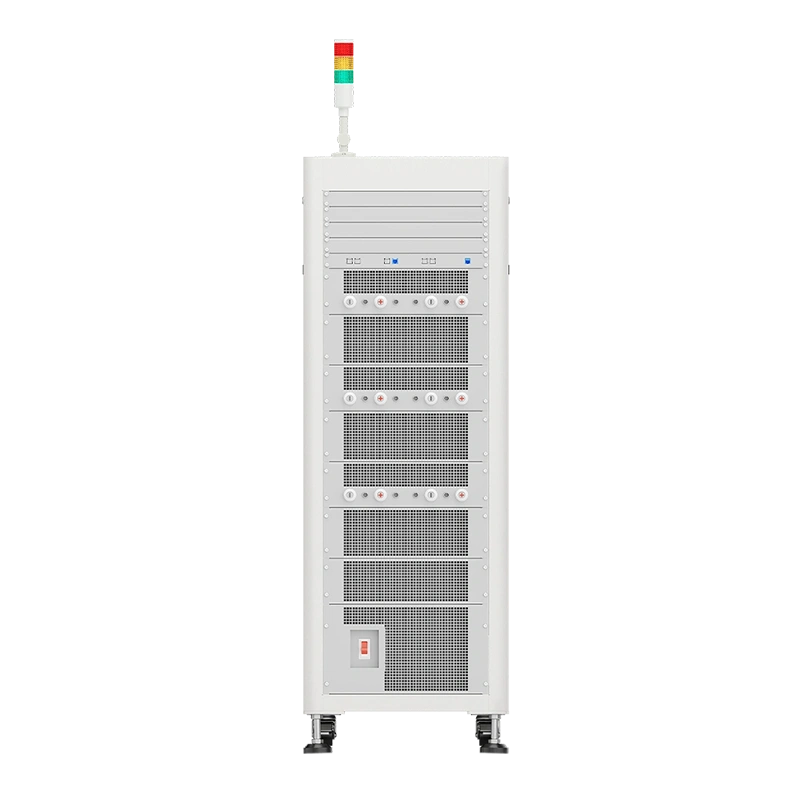

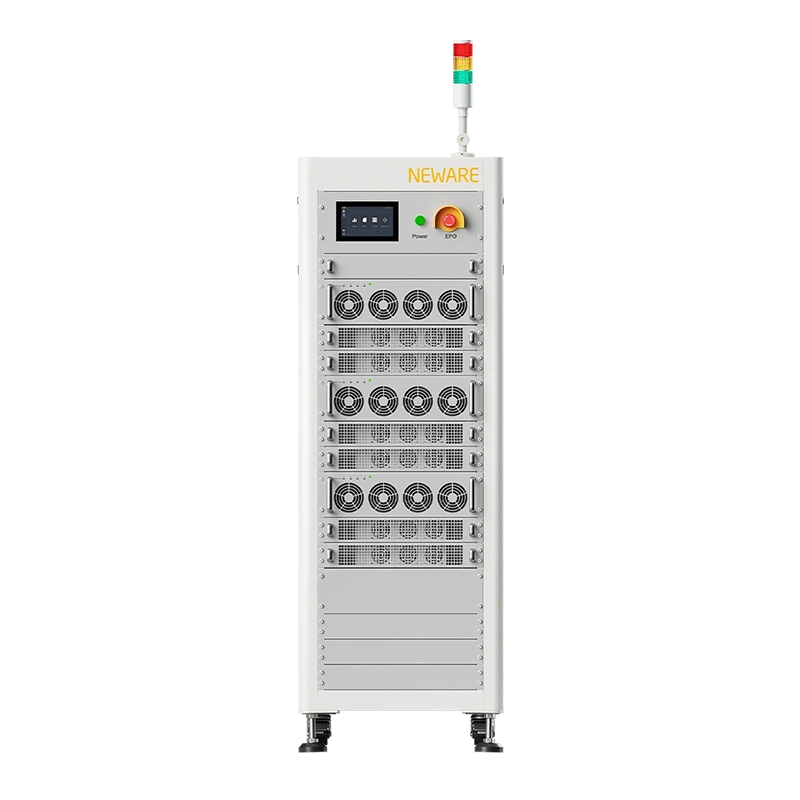

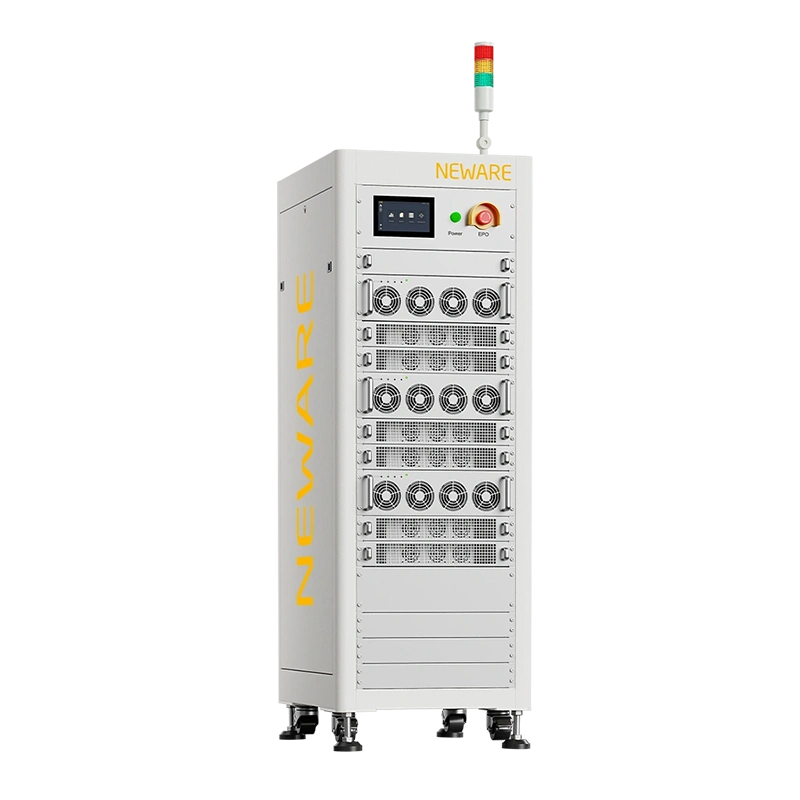

[NEWARE] CE-6000 Module Testing System 배터리 모듈 충방전 시스템

제품특징
  • 고출력·고에너지밀도 배터리 모듈 시험용
  • AC/DC·DC/DC 2단 고주파 절연 모듈형 설계, 24bit 다채널 ADC
  • 채널 독립 병렬·분할 기능, 모듈 병렬로 대전류 모듈 시험
  • 에너지 회생 : 방전 에너지를 다른 채널 또는 내부 전력망으로 회수
  • 주행 시뮬레이션 최대 100만 줄, 100ms 펄스 폭, DBC 설정, 0V 방전(옵션)
  • 13가지 안전 보호 기능

CE-6000 모듈 시험 시스템은 고출력·고에너지밀도 배터리 모듈 시험을 위해 설계되어, 효율적이고 정확한 시험을 제공합니다.

전압 정확도
±0.02% F.S. (20V 모델 ±0.1%)
전류 정확도
±0.05% F.S. (레인지별)
분해능
24bit
전류 응답 시간
≤3ms
전류 전환 시간
≤6ms
최소 스텝 시간
0.1s

변화에 대응하는 모듈형 전원 유닛

AC/DC·DC/DC 2단 고주파 절연 모듈형 설계에 온도 드리프트가 낮은 고성능 다채널 24bit ADC 칩을 결합해, 기존 장비보다 높은 정상상태 정확도를 제공합니다.

유연한 병렬 구성

채널 독립 병렬·분할 기능으로 다양한 전력 범위의 배터리를 시험할 수 있으며, 모듈 병렬 기능으로 대전류 배터리 모듈 시험을 지원합니다.

에너지 회생

배터리 방전 시 발생하는 에너지를 회수해 다른 채널의 배터리에 공급하거나 내부 전력망으로 되돌려 에너지를 절감합니다.

안전 보호 기능

  • 계통 과전압 / 저전압 보호
  • AC 단락 및 결상 보호
  • 출력 과전압 / 과전류 보호
  • 과열 보호
  • 개방 / 단락 보호
  • 비상 정지 보호
  • 자가 진단 보호
  • 전압 채널 이중화 보호
  • DC 역극성 보호
  • 정전 후 재개 보호
  • 계통 전압 위상·주파수 자동 적응
  • 전압·전류 보호값 설정 가능
  • 보호 이력(로그) 추적

프로그래밍 기능

  • CC & CV 충·방전 시험 : 설정 전압에 도달하면 CV 모드로 스파이크 없이 매끄럽게 전환
  • DBC 설정 : DBC 파일 가져오기·편집·내보내기 지원, 프로그램 업그레이드 없이 DBC 코드 수정만으로 다양한 배터리 팩 프로토콜과 통신
  • 100ms 펄스 폭 : 전류·전력이 빠르게 변하는 조건에서의 배터리 성능 시험
  • 주행 시뮬레이션 : 최대 100만 줄의 변화 데이터 지원
  • 0V 방전 시험 : 안전 시험·파괴 시험용 (옵션)

주변 장치 연동

보조 전압·보조 온도 채널 및 환경 챔버 등 주변 장치와 연동해, 배터리 양산 시험을 위한 다차원적이고 정량적인 시험 환경을 구성할 수 있습니다.

항목사양
장비명CE-6000 Module Testing System
모델 : CE-6002n-60V600A-H (데이터시트 기준)
전압
출력 범위 (충전)0V～60V
출력 범위 (방전)3V～60V
최소 방전 전압3V
정확도±0.02% of F.S.
분해능24bit
전류
출력 범위3A～600A
정확도 (레인지별)±0.05% of F.S.
CV 컷오프 전류600mA
분해능24bit
전력
채널당 출력 전력36kW
장비 전체 출력 전력72kW
시간
전류 응답 시간≤3ms
전류 전환 시간≤6ms
최소 스텝 시간0.1s
모델 : CE-6004n-100V400A-H
전압
출력 범위 (충전)0V～100V
출력 범위 (방전)3V～100V
최소 방전 전압3V
정확도±0.02% of F.S.
분해능24bit
전류
출력 범위2A～400A
정확도 (레인지별)±0.05% of F.S.
CV 컷오프 전류400mA
분해능24bit
전력
채널당 출력 전력40kW
장비 전체 출력 전력160kW
시간
전류 응답 시간≤3ms
전류 전환 시간≤6ms
최소 스텝 시간0.1s
모델 : CE-6004n-200V200A-H
전압
출력 범위 (충전)0V～200V
출력 범위 (방전)5V～200V
최소 방전 전압5V
정확도±0.02% of F.S.
분해능24bit
전류
출력 범위1A～200A
정확도 (레인지별)±0.05% of F.S.
CV 컷오프 전류200mA
분해능24bit
전력
채널당 출력 전력40kW
장비 전체 출력 전력160kW
시간
전류 응답 시간≤3ms
전류 전환 시간≤6ms
최소 스텝 시간0.1s
모델 : CE-6005n-120V300A-H
전압
출력 범위 (충전)0V～120V
출력 범위 (방전)3V～120V
최소 방전 전압3V
정확도±0.02% of F.S.
분해능24bit
전류
출력 범위1.5A～300A
정확도 (레인지별)±0.05% of F.S.
CV 컷오프 전류300mA
분해능24bit
전력
채널당 출력 전력36kW
장비 전체 출력 전력180kW
시간
전류 응답 시간≤3ms
전류 전환 시간≤6ms
최소 스텝 시간0.1s
모델 : CE-6008n-60V240A-H
전압
출력 범위 (충전)0V～60V
출력 범위 (방전)3V～60V
최소 방전 전압3V
정확도±0.02% of F.S.
분해능24bit
전류
출력 범위1.2A～240A
정확도 (레인지별)±0.05% of F.S.
CV 컷오프 전류240mA
분해능24bit
전력
채널당 출력 전력14.4kW
장비 전체 출력 전력115.2KW
시간
전류 응답 시간≤3ms
전류 전환 시간≤6ms
최소 스텝 시간0.1s
모델 : CE-6008n-20V120A-H
전압
출력 범위 (충전)0V～20V
출력 범위 (방전)3V～20V
최소 방전 전압3V
정확도±0.1% of F.S.
분해능24bit
전류
출력 범위0.6A～120A
정확도 (레인지별)±0.05% of F.S.
CV 컷오프 전류120mA
분해능24bit
전력
채널당 출력 전력2.4kW
장비 전체 출력 전력19.2KW
시간
전류 응답 시간≤3ms
전류 전환 시간≤6ms
최소 스텝 시간0.1s
모델 : CE-6012n-20V60A-H
전압
출력 범위 (충전)0V～20V
출력 범위 (방전)3V～20V
최소 방전 전압3V
정확도±0.1% of F.S.
분해능24bit
전류
출력 범위0.3A～60A
정확도 (레인지별)±0.05% of F.S.
CV 컷오프 전류60mA
분해능24bit
전력
채널당 출력 전력1.2kW
장비 전체 출력 전력14.4kW
시간
전류 응답 시간≤3ms
전류 전환 시간≤6ms
최소 스텝 시간0.1s
모델 : CE-6016n-120V50A-H (데이터시트 기준)
전압
출력 범위 (충전)0V～120V
출력 범위 (방전)3V～120V
최소 방전 전압3V
정확도±0.02% of F.S.
분해능24bit
전류
출력 범위0.25A～50A
정확도 (레인지별)±0.05% of F.S.
CV 컷오프 전류50mA
분해능24bit
전력
채널당 출력 전력6kW
장비 전체 출력 전력96kW
시간
전류 응답 시간≤3ms
전류 전환 시간≤6ms
최소 스텝 시간0.1s
모델 : CE-6016n-100V100A-H
전압
출력 범위 (충전)0V～100V
출력 범위 (방전)3V～100V
최소 방전 전압3V
정확도±0.02% of F.S.
분해능24bit
전류
출력 범위0.5A～100A
정확도 (레인지별)±0.05% of F.S.
CV 컷오프 전류100mA
분해능24bit
전력
채널당 출력 전력10kW
장비 전체 출력 전력160kW
시간
전류 응답 시간≤3ms
전류 전환 시간≤6ms
최소 스텝 시간0.1s

※ CE-6002n-60V600A-H(전류 출력 범위)와 CE-6016n-120V50A-H(모델명)는 제조사 데이터시트(2023-04-25) 기준으로 표기했습니다. NEWARE 웹 페이지 표에는 다른 값이 적혀 있습니다.

※ 사양은 NEWARE 공식 기술 사양(Technical Specifications) 기준이며, 제품 개선을 위해 예고 없이 변경될 수 있습니다.

전압전류 구성
20V≤V≤60V60A, 120A, 240A, 480A, 960A, 1200A
60V50A, 100A, 200A, 400A, 600A, 800A, 1000A
120V50A, 100A, 200A, 300A, 400A, 500A

* 전압·전류 사양은 요구 사항에 맞춰 커스터마이징할 수 있습니다.
