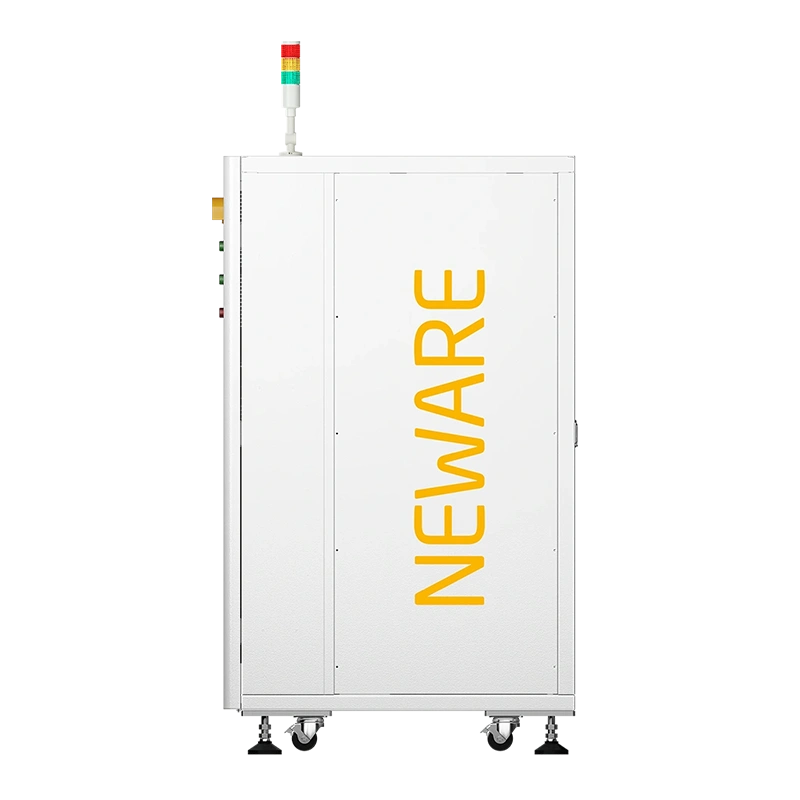

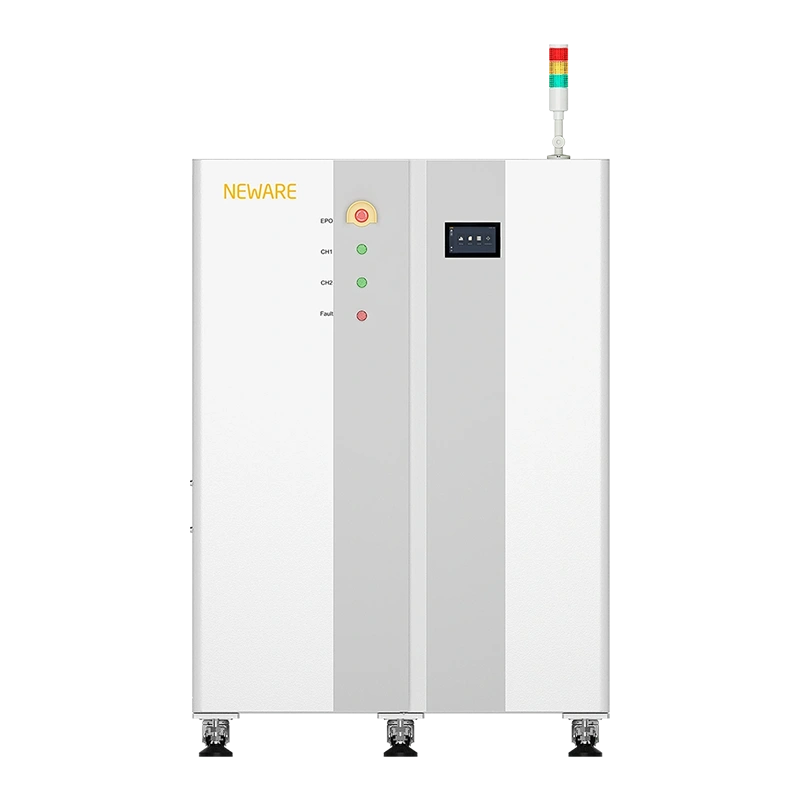

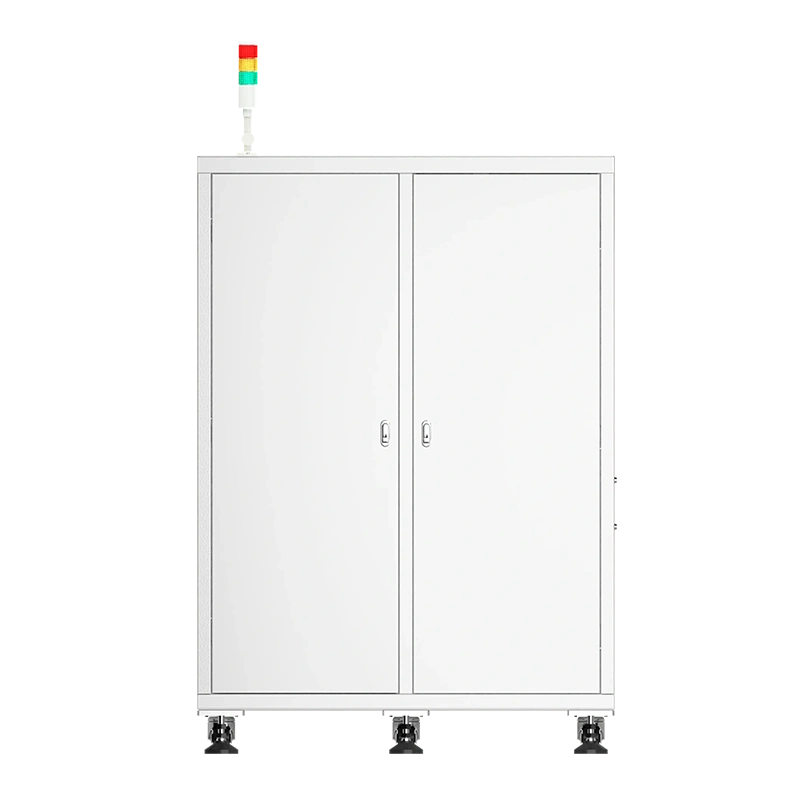

CE-6000 팩 시험 시스템은 전기차 배터리 팩 시험을 위해 설계되었으며, 운전 조건 시뮬레이션과 DCIR 시험 등 다양한 시험 기능을 갖춰 배터리 팩의 전기적 성능을 심도 있게 연구·평가할 수 있습니다.

변화에 대응하는 모듈형 전원 유닛

AC/DC·DC/DC 2단 고주파 절연 모듈형 설계에 온도 드리프트가 낮은 고성능 다채널 24bit ADC 칩을 결합해, 기존 장비보다 높은 정상상태 정확도를 제공합니다.

유연한 병렬 구성

채널 독립 병렬·분할 기능으로 다양한 전력 범위의 배터리를 시험할 수 있으며, 모듈 병렬 기능으로 대전류 시험을 지원합니다.

에너지 회생 (최대 94%)

배터리 방전 시 발생하는 에너지를 회수해 다른 채널의 배터리에 공급하거나 내부 전력망으로 되돌려 에너지를 절감합니다.

안전 보호 기능

• 계통 과전압 / 저전압 보호
• AC 단락 및 결상 보호
• 출력 과전압 / 과전류 보호
• 과열 보호
• 개방 / 단락 보호
• 비상 정지 보호
• 자가 진단 보호
• 전압 채널 이중화 보호
• DC 역극성 보호
• 정전 후 재개 보호
• 계통 전압 위상·주파수 자동 적응
• 전압·전류 보호값 설정 가능
• 보호 이력(로그) 추적

프로그래밍 기능

• DBC 설정 : 배터리별 프로토콜에 맞는 DBC 파일을 편집해 통신
• CC & CV 충·방전 시험 : 설정 전압에 도달하면 CV 모드로 스파이크 없이 매끄럽게 전환
• 100ms 펄스 폭 : 전류·전력이 빠르게 변하는 조건에서의 배터리 성능 시험
• 주행 시뮬레이션 : 최대 100만 줄의 변화 데이터 지원
• 0V 방전 시험 : 안전 시험·파괴 시험용 (옵션)

주변 장치 연동

보조 전압·보조 온도 채널 및 환경 챔버 등 주변 장치와 연동해, 배터리 양산 시험을 위한 다차원적이고 정량적인 시험 환경을 구성할 수 있습니다.
